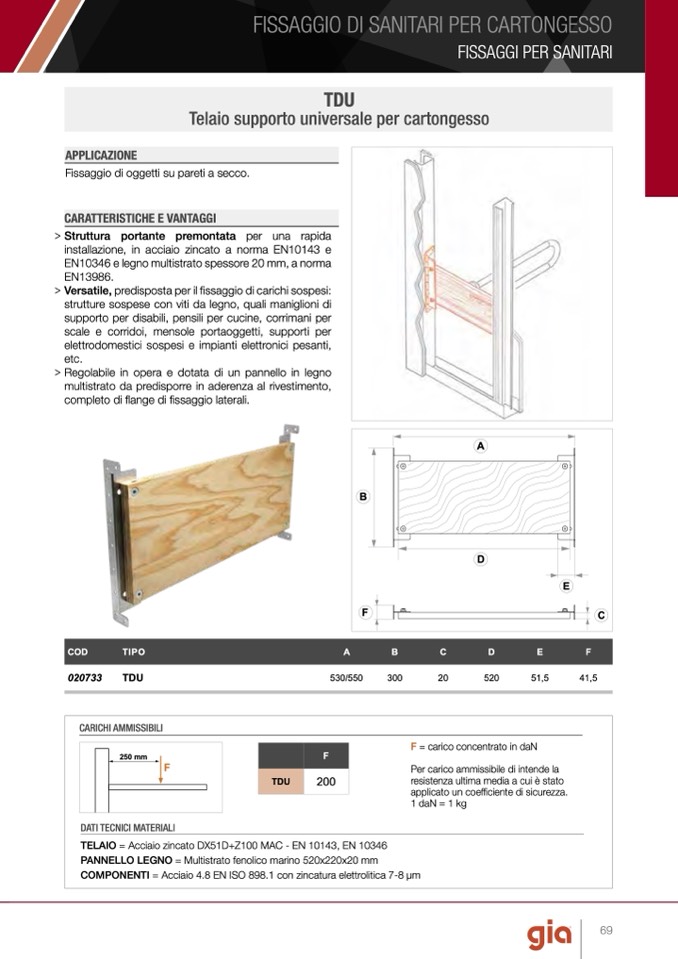

TDU

Telaio supporto universale per cartongesso

APPLICAZIONE

Fissaggio di oggetti su pareti a secco.

CARATTERISTICHE E VANTAGGI

>Struttura portante premontata per una rapida

installazione, in acciaio zincato a norma EN10143 e

EN10346 e legno multistrato spessore 20 mm, a norma

EN13986.

> Versatile, predisposta per il fissaggio di carichi sospesi:

strutture sospese con viti da legno, quali maniglioni di

supporto per disabili, pensili per cucine, corrimani per

scale e corridoi, mensole portaoggetti, supporti per

elettrodomestici sospesi e impianti elettronici pesanti,

etc.

> Regolabile in opera e dotata di un pannello in legno

multistrato da predisporre in aderenza al rivestimento,

completo di flange di fissaggio laterali.

C

B

F

A

D

E

C

COD

TIPO

A

B

C

D

E

F

020733

TDU

530/550

300

20

520

51,5

41,5

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

200

F = carico concentrato in daN

Per carico ammissibile di intende la

resistenza ultima media a cui è stato

applicato un coefficiente di sicurezza.

1 daN = 1 kg

250 mm

F

F

TDU

TELAIO = Acciaio zincato DX51D+Z100 MAC - EN 10143, EN 10346

PANNELLO LEGNO = Multistrato fenolico marino 520x220x20 mm

COMPONENTI = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm

FISSAGGIO DI SANITARI PER CARTONGESSO

FISSAGGI PER SANITARI

69
