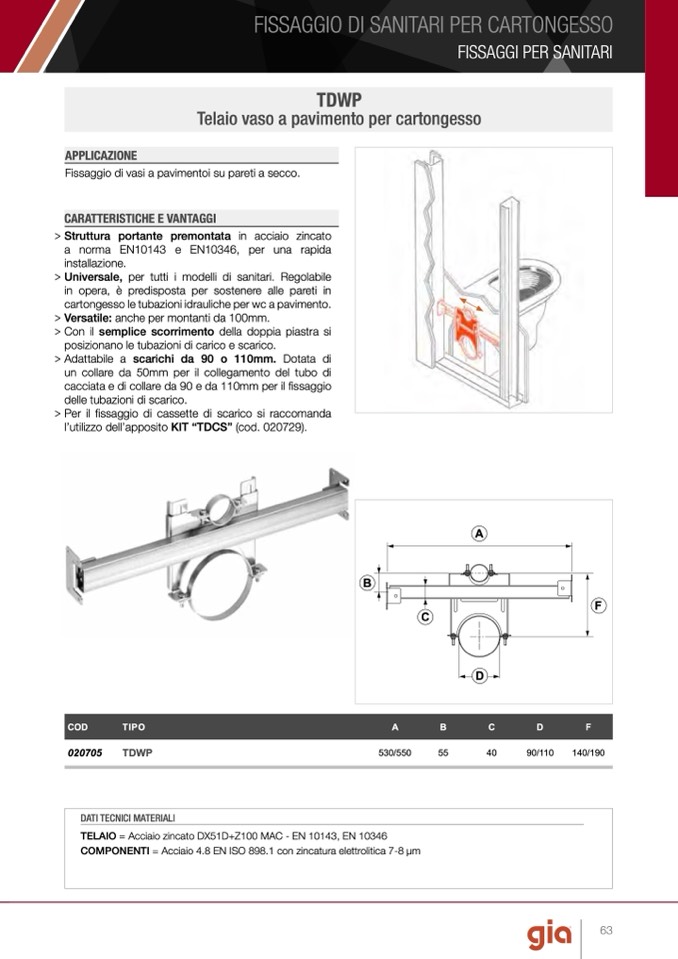

TDWP

Telaio vaso a pavimento per cartongesso

APPLICAZIONE

Fissaggio di vasi a pavimentoi su pareti a secco.

CARATTERISTICHE E VANTAGGI

>Struttura portante premontata in acciaio zincato

a norma EN10143 e EN10346, per una rapida

installazione.

> Universale, per tutti i modelli di sanitari. Regolabile

in opera, è predisposta per sostenere alle pareti in

cartongesso le tubazioni idrauliche per wc a pavimento.

> Versatile: anche per montanti da 100mm.

> Con il semplice scorrimento della doppia piastra si

posizionano le tubazioni di carico e scarico.

> Adattabile a scarichi da 90 o 110mm. Dotata di

un collare da 50mm per il collegamento del tubo di

cacciata e di collare da 90 e da 110mm per il fissaggio

delle tubazioni di scarico.

> Per il fissaggio di cassette di scarico si raccomanda

l’utilizzo dell’apposito KIT “TDCS” (cod. 020729).

B

A

D

C

F

COD

TIPO

A

B

C

D

F

020705

TDWP

530/550

55

40

90/110

140/190

DATI TECNICI MATERIALI

TELAIO = Acciaio zincato DX51D+Z100 MAC - EN 10143, EN 10346

COMPONENTI = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm

FISSAGGIO DI SANITARI PER CARTONGESSO

FISSAGGI PER SANITARI

63
