FISSAGGIO DI SANITARI PER CARTONGESSO

FISSAGGI PER SANITARI

TDO

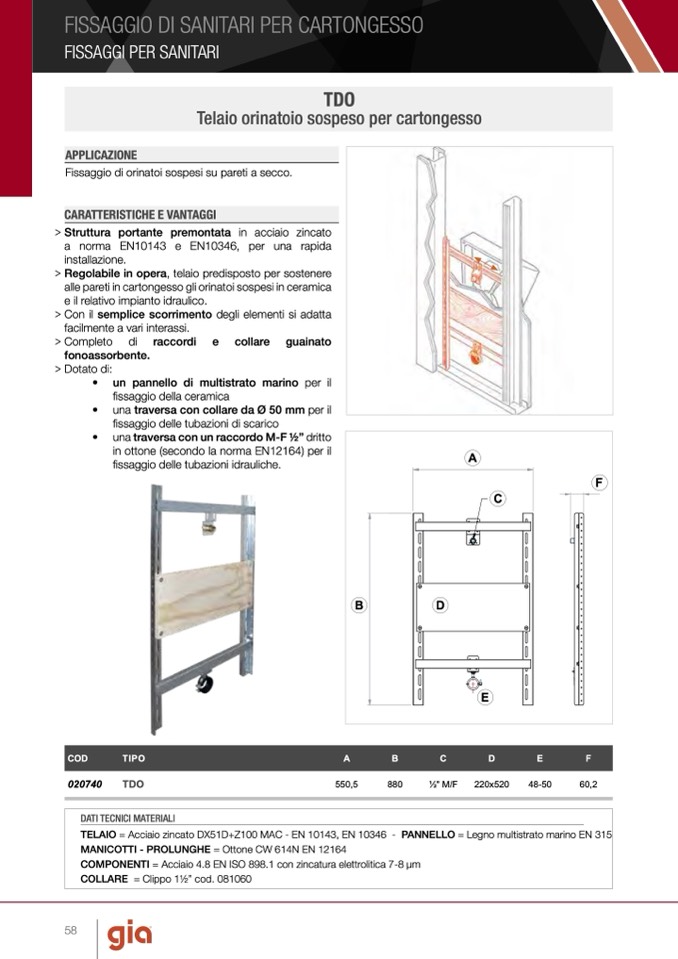

Telaio orinatoio sospeso per cartongesso

APPLICAZIONE

Fissaggio di orinatoi sospesi su pareti a secco.

CARATTERISTICHE E VANTAGGI

>Struttura portante premontata in acciaio zincato

a norma EN10143 e EN10346, per una rapida

installazione.

> Regolabile in opera, telaio predisposto per sostenere

alle pareti in cartongesso gli orinatoi sospesi in ceramica

e il relativo impianto idraulico.

> Con il semplice scorrimento degli elementi si adatta

facilmente a vari interassi.

>Completo di raccordi e collare guainato

fonoassorbente.

> Dotato di:

• un pannello di multistrato marino per il

fissaggio della ceramica

• una traversa con collare da Ø 50 mm per il

fissaggio delle tubazioni di scarico

• una traversa con un raccordo M-F 1⁄2” dritto

in ottone (secondo la norma EN12164) per il

fissaggio delle tubazioni idrauliche.

020740

TDO

550,5

880

1⁄2" M/F

220x520

48-50

60,2

A

C

D

F

B

E

COD

TIPO

A

B

C

D

E

F

DATI TECNICI MATERIALI

TELAIO = Acciaio zincato DX51D+Z100 MAC - EN 10143, EN 10346 - PANNELLO = Legno multistrato marino EN 315

MANICOTTI - PROLUNGHE = Ottone CW 614N EN 12164

COMPONENTI = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm

COLLARE = Clippo 11⁄2” cod. 081060

58
