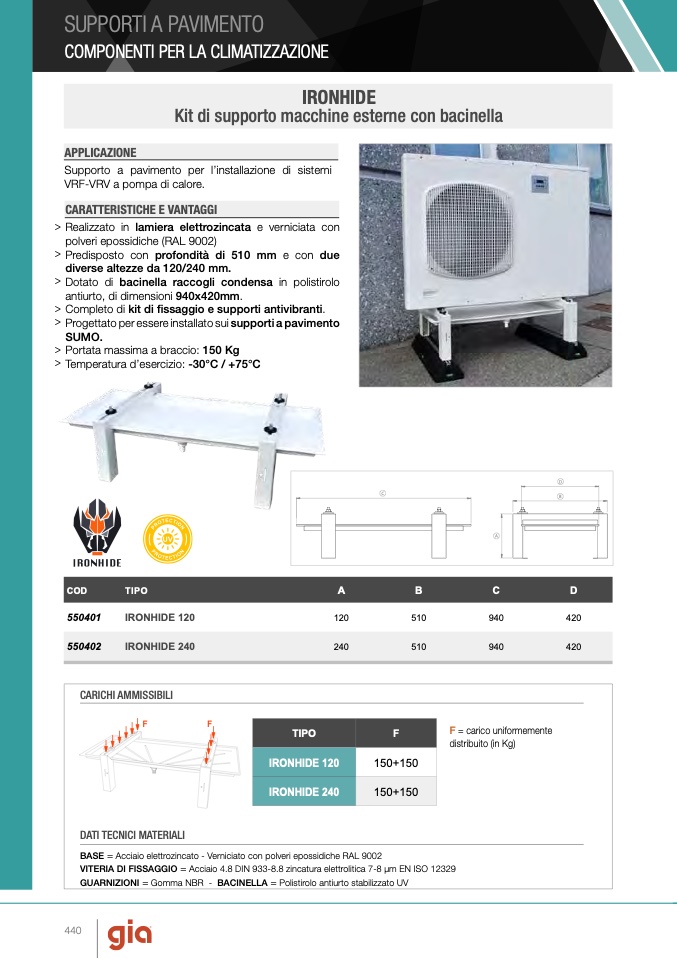

SUPPORTI A PAVIMENTO

COMPONENTI PER LA CLIMATIZZAZIONE

IRONHIDE

Kit di supporto macchine esterne con bacinella

APPLICAZIONE

Supporto a pavimento per l’installazione di sistemi

VRF-VRV a pompa di calore.

CARATTERISTICHE E VANTAGGI

> Realizzato in lamiera elettrozincata e verniciata con

polveri epossidiche (RAL 9002)

> Predisposto con profondit

à di 510 mm e con due

diverse altezze da 120/240 mm.

> Dotato di bacinella raccogli condensa in polistirolo

antiurto, di dimensioni 940x420mm.

> Completo di kit di fissaggio e supporti antivibranti.

> Progettatoperessereinstallatosuisupportiapavimento

SUMO.

> Portata massima a braccio: 150 Kg

> Temperatura d’esercizio: -30°C / +75°C

550401

IRONHIDE 120

120

510

940

420

C

D

B

A

COD

TIPO

A

B

C

D

550402

IRONHIDE 240

240

510

940

420

CARICHI AMMISSIBILI

F

F

DATI TECNICI MATERIALI

F = carico uniformemente

distribuito (in Kg)

TIPO

F

IRONHIDE 120

150+150

IRONHIDE 240

150+150

BASE = Acciaio elettrozincato - Verniciato con polveri epossidiche RAL 9002

VITERIA DI FISSAGGIO = Acciaio 4.8 DIN 933-8.8 zincatura elettrolitica 7-8 μm EN ISO 12329

GUARNIZIONI = Gomma NBR - BACINELLA = Polistirolo antiurto stabilizzato UV

440
