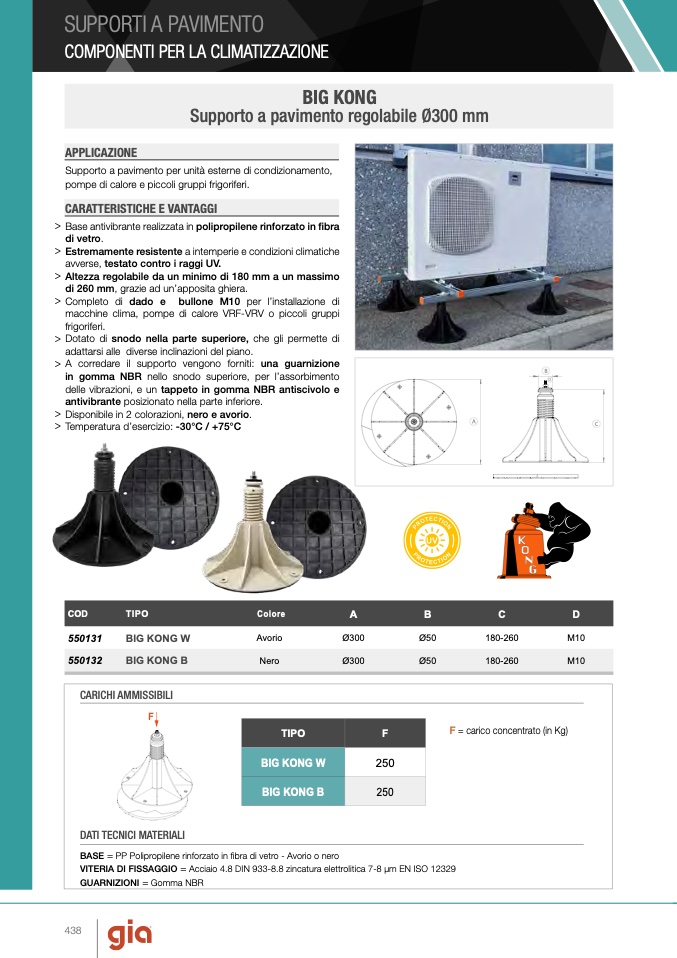

SUPPORTI A PAVIMENTO

COMPONENTI PER LA CLIMATIZZAZIONE

BIG KONG

Supporto a pavimento regolabile Ø300 mm

APPLICAZIONE

Supporto a pavimento per unità esterne di condizionamento,

pompe di calore e piccoli gruppi frigoriferi.

CARATTERISTICHE E VANTAGGI

> Base antivibrante realizzata in polipropilene rinforzato in fibra

di vetro.

> Estremamente resistente a intemperie e condizioni climatiche

avverse, testato contro i raggi UV.

> Altezza regolabile da un minimo di 180 mm a un massimo

di 260 mm, grazie ad un’apposita ghiera.

> Completo di dado e bullone M10 per l’installazione di

macchine clima, pompe di calore VRF-VRV o piccoli gruppi

frigoriferi.

> Dotato di snodo nella parte superiore, che gli permette di

adattarsi alle diverse inclinazioni del piano.

> A corredare il supporto vengono forniti: una guarnizione

in gomma NBR nello snodo superiore, per l’assorbimento

delle vibrazioni, e un tappeto in gomma NBR antiscivolo e

antivibrante posizionato nella parte inferiore.

> Disponibile in 2 colorazioni, nero e avorio.

> Temperatura d’esercizio: -30°C / +75°C

B

D

A

C

CO

D

TIPO

Color

e

A

B

C

D

550131

BIG KONG W

550132

BIG KONG B

CARICHI AMMISSIBILI

F

DATI TECNICI MATERIALI

Avorio

Ø300

Ø50

Nero

Ø300

Ø50

TIPO

F

BIG KONG W

250

BIG KONG B

250

180-260

M10

180-260

M10

F = carico concentrato (in Kg)

438

BASE = PP Polipropilene rinforzato in fibra di vetro - Avorio o nero

VITERIA DI FISSAGGIO = Acciaio 4.8 DIN 933-8.8 zincatura elettrolitica 7-8 μm EN ISO 12329

GUARNIZIONI = Gomma NBR

B

D

A

C
