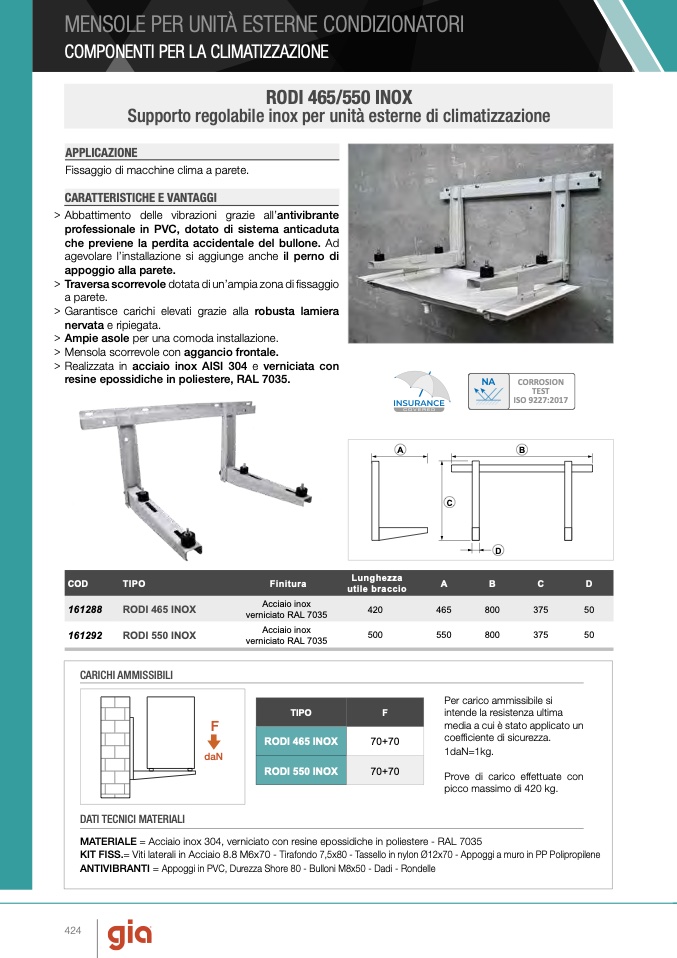

MENSOLE PER UNITÀ ESTERNE CONDIZIONATORI

COMPONENTI PER LA CLIMATIZZAZIONE

RODI 465/550 INOX

Supporto regolabile inox per unità esterne di climatizzazione

APPLICAZIONE

Fissaggio di macchine clima a parete.

CARATTERISTICHE E VANTAGGI

> Abbattimento delle vibrazioni grazie all’antivibrante

professionale in PVC, dotato di sistema anticaduta

che previene la perdita accidentale del bullone. Ad

agevolare l’installazione si aggiunge anche il perno di

appoggio alla parete.

> Traversa scorrevole dotata di un’ampia zona di fissaggio

a parete.

> Garantisce carichi elevati grazie alla robusta lamiera

nervata e ripiegata.

> Ampie asole per una comoda installazione.

> Mensola scorrevole con aggancio frontale.

> Realizzata in acciaio inox AISI 304 e verniciata con

resine epossidiche in poliestere, RAL 7035.

NA

CORROSION

TEST

ISO 9227:2017

A

B

C

D

COD

TIPO

Finitura

Lunghezza

utile braccio

A

B

C

D

161288

RODI 465 INOX

Acciaio inox

verniciato RAL 7035

420

465

800

375

50

161292

RODI 550 INOX

Acciaio inox

verniciato RAL 7035

500

550

800

375

50

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

Per carico ammissibile si

intende la resistenza ultima

media a cui è stato applicato un

coefficiente di sicurezza.

1daN=1kg.

Prove di carico effettuate con

picco massimo di 420 kg.

TIPO

F

RODI 465 INOX

70+70

RODI 550 INOX

70+70

F

daN

MATERIALE = Acciaio inox 304, verniciato con resine epossidiche in poliestere - RAL 7035

KIT FISS.= Viti laterali in Acciaio 8.8 M6x70 - Tirafondo 7,5x80 - Tassello in nylon Ø12x70 - Appoggi a muro in PP Polipropilene

ANTIVIBRANTI = Appoggi in PVC, Durezza Shore 80 - Bulloni M8x50 - Dadi - Rondelle

424
