MENSOLE PER UNITÀ ESTERNE CONDIZIONATORI

COMPONENTI PER LA CLIMATIZZAZIONE

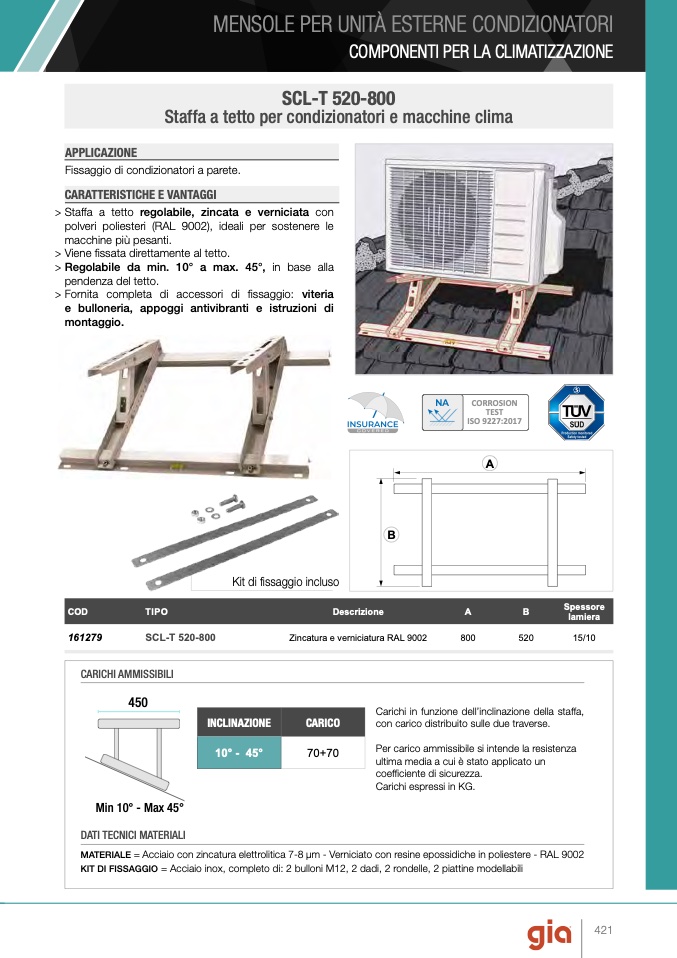

SCL-T 520-800

Staffa a tetto per condizionatori e macchine clima

APPLICAZIONE

Fissaggio di condizionatori a parete.

CARATTERISTICHE E VANTAGGI

> Staffa a tetto regolabile, zincata e verniciata con

polveri poliesteri (RAL 9002), ideali per sostenere le

macchine più pesanti.

> Viene fissata direttamente al tetto.

> Regolabile da min. 10° a max. 45°, in base alla

pendenza del tetto.

>Fornita completa di accessori di fissaggio: viteria

e bulloneria, appoggi antivibranti e istruzioni di

montaggio.

NA

CORROSION

TEST

ISO 9227:2017

A

B

Zincatura e verniciatura RAL 9002

COD

TIPO

161279

SCL-T 520-800

CARICHI AMMISSIBILI

450

Min 10° - Max 45°

DATI TECNICI MATERIALI

Kit di fissaggio incluso

Descrizione

A

800

B

Spessore

lamiera

15/10

520

Carichi in funzione dell’inclinazione della staffa,

con carico distribuito sulle due traverse.

Per carico ammissibile si intende la resistenza

ultima media a cui è stato applicato un

coefficiente di sicurezza.

Carichi espressi in KG.

INCLINAZIONE

CARICO

10° - 45°

70+70

MATERIALE = Acciaio con zincatura elettrolitica 7-8 μm - Verniciato con resine epossidiche in poliestere - RAL 9002

KIT DI FISSAGGIO = Acciaio inox, completo di: 2 bulloni M12, 2 dadi, 2 rondelle, 2 piattine modellabili

421
