MENSOLE PER UNITÀ ESTERNE CONDIZIONATORI

COMPONENTI PER LA CLIMATIZZAZIONE

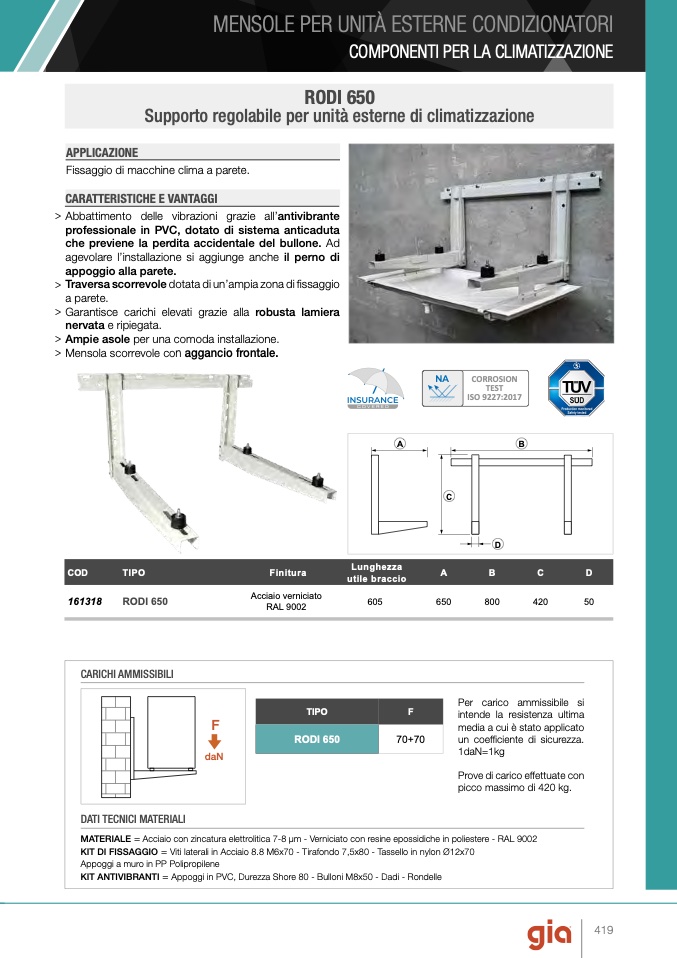

RODI 650

Supporto regolabile per unità esterne di climatizzazione

CORROSION

TEST

ISO 9227:2017

APPLICAZIONE

Fissaggio di macchine clima a parete.

CARATTERISTICHE E VANTAGGI

> Abbattimento delle vibrazioni grazie all’antivibrante

professionale in PVC, dotato di sistema anticaduta

che previene la perdita accidentale del bullone. Ad

agevolare l’installazione si aggiunge anche il perno di

appoggio alla parete.

> Traversa scorrevole dotata di un’ampia zona di fissaggio

a parete.

> Garantisce carichi elevati grazie alla robusta lamiera

nervata e ripiegata.

> Ampie asole per una comoda installazione.

> Mensola scorrevole con aggancio frontale.

NA

A

B

C

COD

TIPO

161318

RODI 650

Finitura

Acciaio verniciato

RAL 9002

Lunghezza

A

B

C

D

utile braccio

605

650

800

420

50

D

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

Per carico ammissibile si

intende la resistenza ultima

media a cui è stato applicato

un coefficiente di sicurezza.

1daN=1kg

Prove di carico effettuate con

picco massimo di 420 kg.

TIPO

F

RODI 650

70+70

F

daN

MATERIALE = Acciaio con zincatura elettrolitica 7-8 μm - Verniciato con resine epossidiche in poliestere - RAL 9002

KIT DI FISSAGGIO = Viti laterali in Acciaio 8.8 M6x70 - Tirafondo 7,5x80 - Tassello in nylon Ø12x70

Appoggi a muro in PP Polipropilene

KIT ANTIVIBRANTI = Appoggi in PVC, Durezza Shore 80 - Bulloni M8x50 - Dadi - Rondelle

419
