SCATOLE PREDISPOSIZIONE INCASSO

COMPONENTI PER LA CLIMATIZZAZIONE

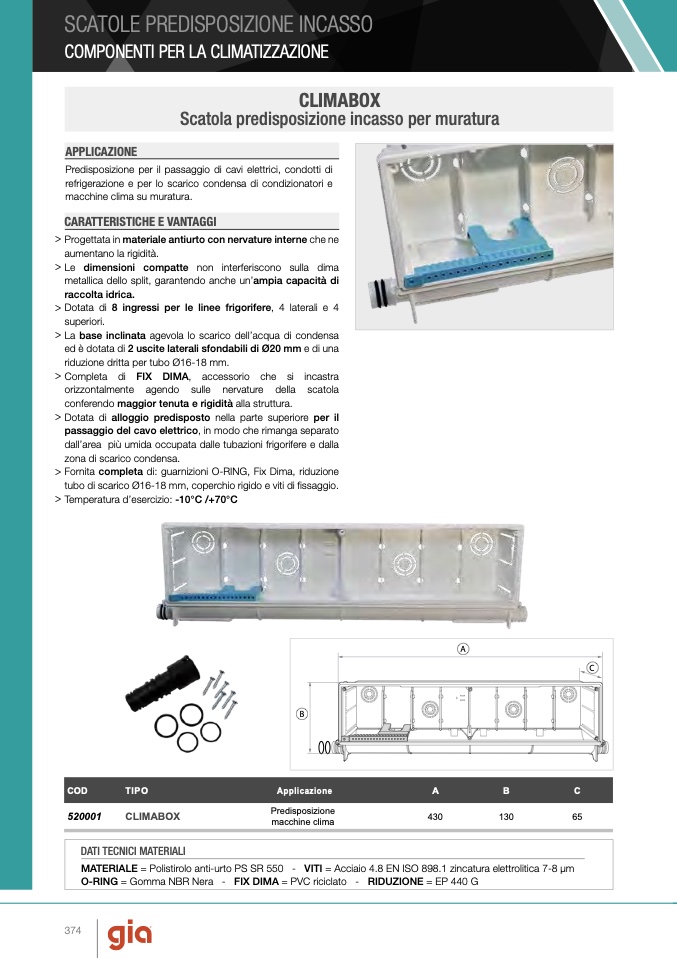

CLIMABOX

Scatola predisposizione incasso per muratura

APPLICAZIONE

Predisposizione per il passaggio di cavi elettrici, condotti di

refrigerazione e per lo scarico condensa di condizionatori e

macchine clima su muratura.

CARATTERISTICHE E VANTAGGI

> Progettata in materiale antiurto con nervature interne che ne

aumentano la rigidità.

>Le dimensioni compatte non interferiscono sulla dima

metallica dello split, garantendo anche un’ampia capacità di

raccolta idrica.

> Dotata di 8 ingressi per le linee frigorifere, 4 laterali e 4

superiori.

> La base inclinata agevola lo scarico dell’acqua di condensa

ed è dotata di 2 uscite laterali sfondabili di Ø20 mm e di una

riduzione dritta per tubo Ø16-18 mm.

>Completa di FIX DIMA, accessorio che si incastra

orizzontalmente agendo sulle nervature della scatola

conferendo maggior tenuta e rigidità alla struttura.

> Dotata di alloggio predisposto nella parte superiore per il

passaggio del cavo elettrico, in modo che rimanga separato

dall’area più umida occupata dalle tubazioni frigorifere e dalla

zona di scarico condensa.

> Fornita completa di: guarnizioni O-RING, Fix Dima, riduzione

tubo di scarico Ø16-18 mm, coperchio rigido e viti di fissaggio.

> Temperatura d’esercizio: -10°C /+70°C

520001

CLIMABOX

Predisposizione

430

130

65

macchine clima

A

B

C

COD

TIPO

Applicazione

A

B

C

DATI TECNICI MATERIALI

MATERIALE = Polistirolo anti-urto PS SR 550 - VITI = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

O-RING = Gomma NBR Nera - FIX DIMA = PVC riciclato - RIDUZIONE = EP 440 G

374
