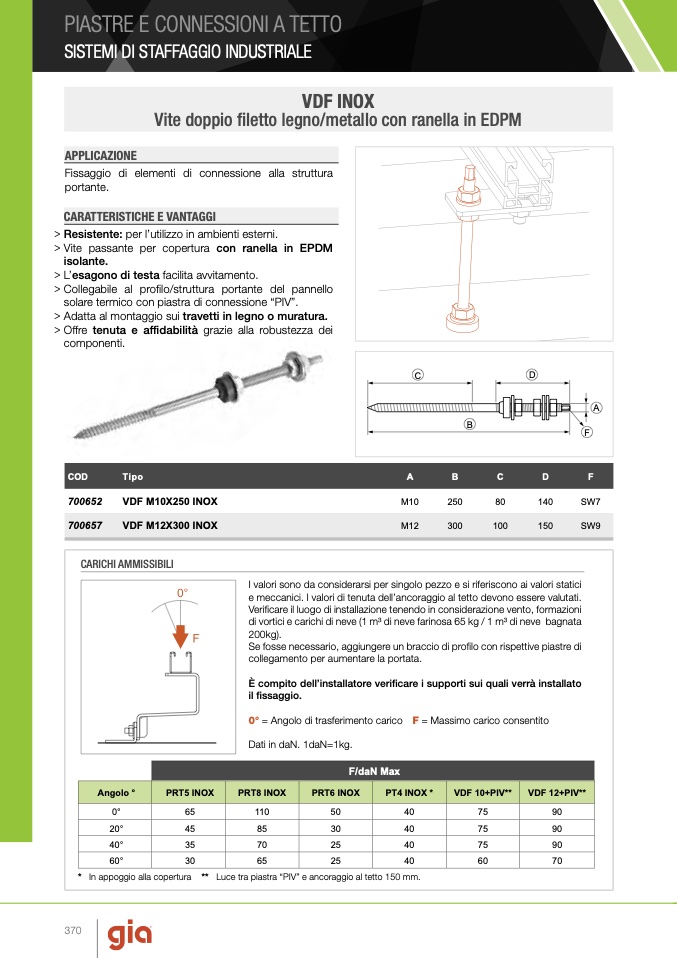

PIASTRE E CONNESSIONI A TETTO

SISTEMI DI STAFFAGGIO INDUSTRIALE

VDF INOX

Vite doppio filetto legno/metallo con ranella in EDPM

APPLICAZIONE

Fissaggio di elementi di connessione alla struttura

portante.

CARATTERISTICHE E VANTAGGI

> Resistente: per l’utilizzo in ambienti esterni.

> Vite passante per copertura con ranella in EPDM

isolante.

> L’esagono di testa facilita avvitamento.

>Collegabile al profilo/struttura portante del pannello

solare termico con piastra di connessione “PIV”.

> Adatta al montaggio sui travetti in legno o muratura.

> Offre tenuta e affidabilità grazie alla robustezza dei

componenti.

C

D

B

A

F

COD

Tipo

A

B

C

D

F

700652

VDF M10X250 INOX

M10

250

80

140

SW7

700657

VDF M12X300 INOX

M12

300

100

150

SW9

CARICHI AMMISSIBILI

I valori sono da considerarsi per singolo pezzo e si riferiscono ai valori statici

e meccanici. I valori di tenuta dell’ancoraggio al tetto devono essere valutati.

Verificare il luogo di installazione tenendo in considerazione vento, formazioni

di vortici e carichi di neve (1 m3 di neve farinosa 65 kg / 1 m3 di neve bagnata

200kg).

Se fosse necessario, aggiungere un braccio di profilo con rispettive piastre di

collegamento per aumentare la portata.

È compito dell’installatore verificare i supporti sui quali verrà installato

il fissaggio.

0° = Angolo di trasferimento carico F = Massimo carico consentito

Dati in daN. 1daN=1kg.

F/daN Max

Angolo °

PRT5 INOX

PRT8 INOX

PRT6 INOX

PT4 INOX *

VDF 10+PIV**

VDF 12+PIV**

0°

65

110

50

40

75

90

20°

45

85

30

40

75

40°

35

70

25

40

75

90

90

60°

30

65

25

40

60

70

* In appoggio alla copertura

** Luce tra piastra “PIV” e ancoraggio al tetto 150 mm.
