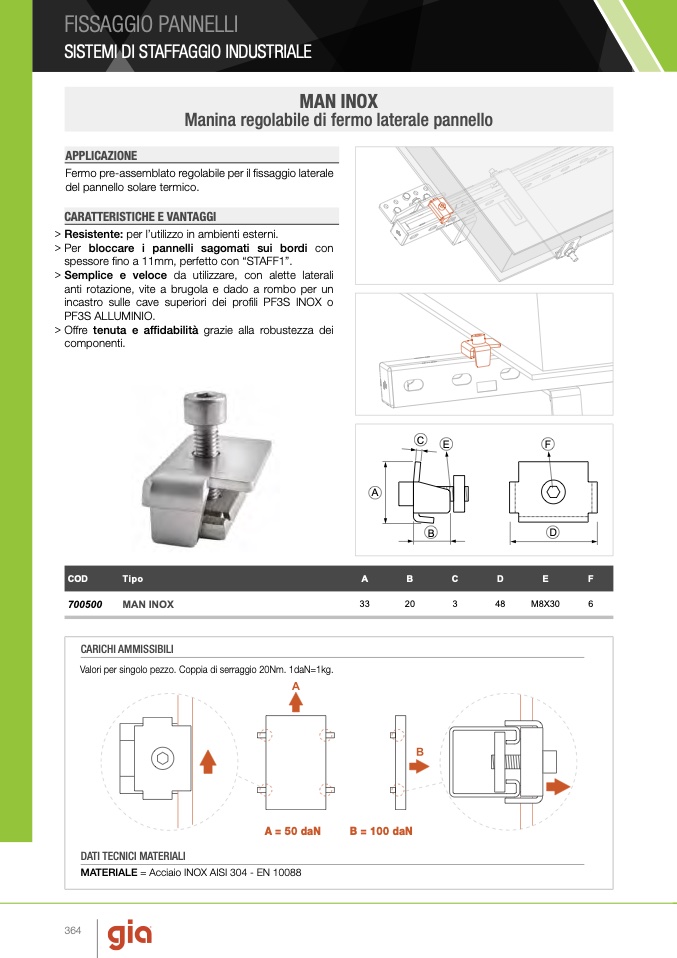

FISSAGGIO PANNELLI

SISTEMI DI STAFFAGGIO INDUSTRIALE

MAN INOX

Manina regolabile di fermo laterale pannello

APPLICAZIONE

Fermo pre-assemblato regolabile per il fissaggio laterale

del pannello solare termico.

CARATTERISTICHE E VANTAGGI

> Resistente: per l’utilizzo in ambienti esterni.

> Per bloccare i pannelli sagomati sui bordi con

spessore fino a 11mm, perfetto con “STAFF1”.

> Semplice e veloce da utilizzare, con alette laterali

anti rotazione, vite a brugola e dado a rombo per un

incastro sulle cave superiori dei profili PF3S INOX o

PF3S ALLUMINIO.

> Offre tenuta e affidabilità grazie alla robustezza dei

componenti.

700500

MAN INOX

33

20

3

48

M8X30

6

C

A

B

E

F

D

COD

Tipo

A

B

C

D

E

F

CARICHI AMMISSIBILI

Valori per singolo pezzo. Coppia di serraggio 20Nm. 1daN=1kg.

A = 50 daN

B = 100 daN

DATI TECNICI MATERIALI

MATERIALE = Acciaio INOX AISI 304 - EN 10088

364
