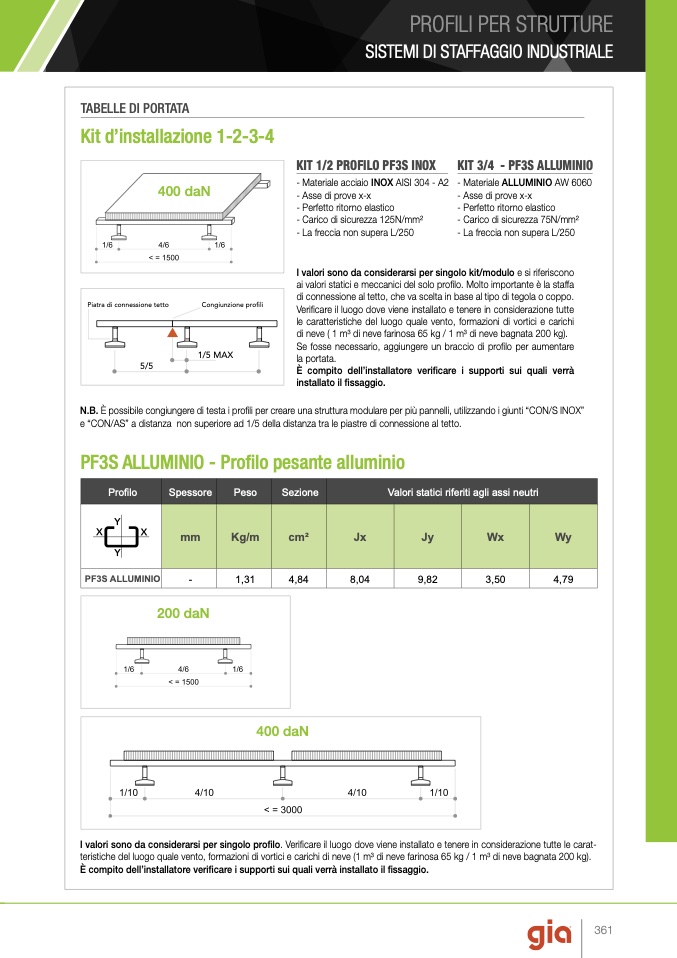

TABELLE DI PORTATA

Kit d’installazione 1-2-3-4

KIT 1/2 PROFILO PF3S INOX

- Materiale acciaio INOX AISI 304 - A2

- Asse di prove x-x

- Perfetto ritorno elastico

- Carico di sicurezza 125N/mm2

- La freccia non supera L/250

KIT 3/4 - PF3S ALLUMINIO

- Materiale ALLUMINIO AW 6060

- Asse di prove x-x

- Perfetto ritorno elastico

- Carico di sicurezza 75N/mm2

- La freccia non supera L/250

400 daN

I valori sono da considerarsi per singolo kit/modulo e si riferiscono

ai valori statici e meccanici del solo profilo. Molto importante è la staffa

di connessione al tetto, che va scelta in base al tipo di tegola o coppo.

Verificare il luogo dove viene installato e tenere in considerazione tutte

le caratteristiche del luogo quale vento, formazioni di vortici e carichi

di neve ( 1 m3 di neve farinosa 65 kg / 1 m3 di neve bagnata 200 kg).

Se fosse necessario, aggiungere un braccio di profilo per aumentare

la portata.

È compito dell’installatore verificare i supporti sui quali verrà

installato il fissaggio.

Piatra di connessione tetto

Congiunzione profili

5/5

1/5 MAX

N.B. È possibile congiungere di testa i profili per creare una struttura modulare per più pannelli, utilizzando i giunti “CON/S INOX”

e “CON/AS” a distanza non superiore ad 1/5 della distanza tra le piastre di connessione al tetto.

PF3S ALLUMINIO - Profilo pesante alluminio

Profilo

Spessore

Peso

Sezione

Valori statici riferiti agli assi neutri

mm

Kg/m

cm2

Jx

Jy

Wx

Wy

PF3S ALLUMINIO

-

1,31

4,84

8,04

9,82

3,50

4,79

200 daN

400 daN

I valori sono da considerarsi per singolo profilo. Verificare il luogo dove viene installato e tenere in considerazione tutte le carat-

teristiche del luogo quale vento, formazioni di vortici e carichi di neve (1 m3 di neve farinosa 65 kg / 1 m3 di neve bagnata 200 kg).

È compito dell’installatore verificare i supporti sui quali verrà installato il fissaggio.
