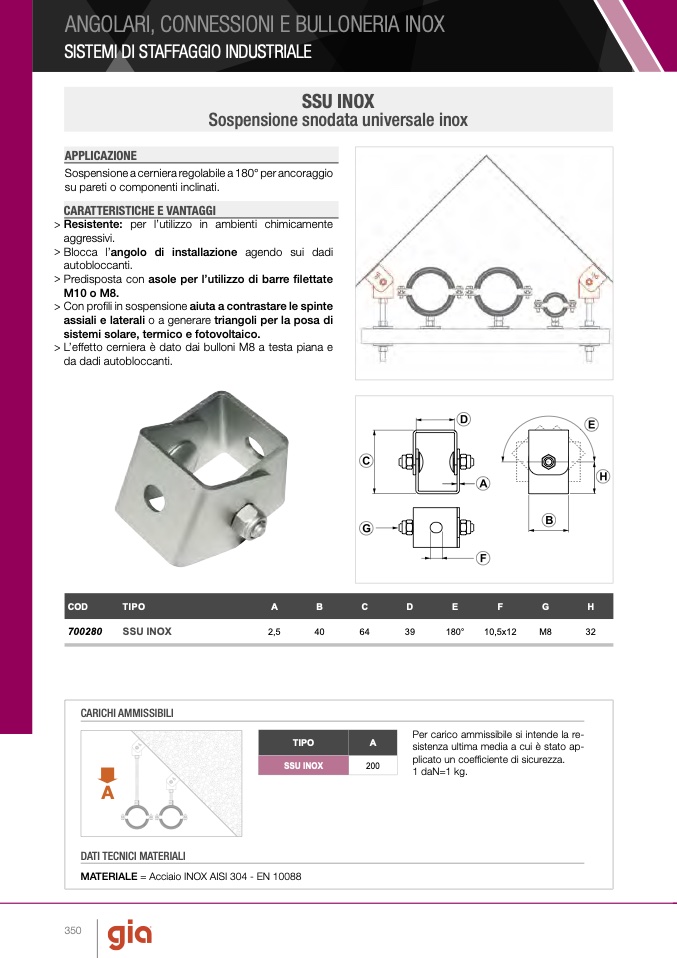

ANGOLARI, CONNESSIONI E BULLONERIA INOX

SISTEMI DI STAFFAGGIO INDUSTRIALE

SSU INOX

Sospensione snodata universale inox

APPLICAZIONE

Sospensione a cerniera regolabile a 180° per ancoraggio

su pareti o componenti inclinati.

CARATTERISTICHE E VANTAGGI

>Resistente: per l’utilizzo in ambienti chimicamente

aggressivi.

> Blocca l’angolo di installazione agendo sui dadi

autobloccanti.

> Predisposta con asole per l’utilizzo di barre filettate

M10 o M8.

> Con profili in sospensione aiuta a contrastare le spinte

assiali e laterali o a generare triangoli per la posa di

sistemi solare, termico e fotovoltaico.

> L’effetto cerniera è dato dai bulloni M8 a testa piana e

da dadi autobloccanti.

700280

SSU INOX

2,5

40

64

39

180°

10,5x12

M8

32

COD

TIPO

A

B

C

D

E

F

G

H

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

MATERIALE = Acciaio INOX AISI 304 - EN 10088

200

Per carico ammissibile si intende la re-

sistenza ultima media a cui è stato ap-

plicato un coefficiente di sicurezza.

1 daN=1 kg.

A

TIPO

A

SSU INOX

350
