COLLARI INOX PER TUBI FUMO

SISTEMI DI STAFFAGGIO INDUSTRIALE

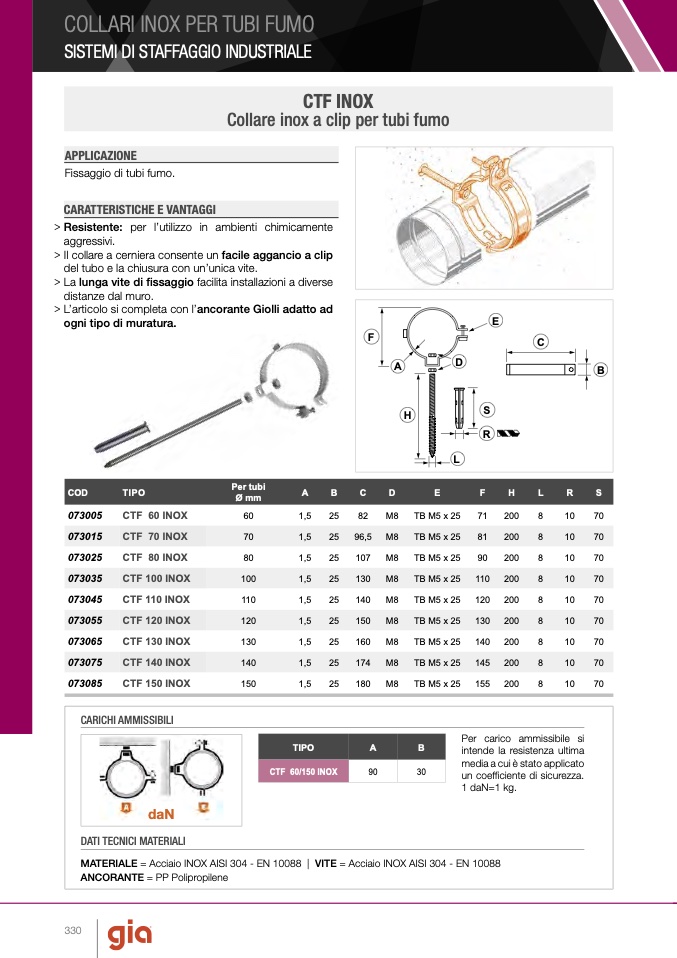

CTF INOX

Collare inox a clip per tubi fumo

APPLICAZIONE

Fissaggio di tubi fumo.

CARATTERISTICHE E VANTAGGI

>Resistente: per l’utilizzo in ambienti chimicamente

aggressivi.

> Il collare a cerniera consente un facile aggancio a clip

del tubo e la chiusura con un’unica vite.

> La lunga vite di fissaggio facilita installazioni a diverse

distanze dal muro.

> L’articolo si completa con l’ancorante Giolli adatto ad

ogni tipo di muratura.

F

A

E

C

D

L

B

H

R

S

COD

TIPO

Per tubi

Ø mm

A

B

C

D

E

F

H

L

R

S

073005

CTF 60 INOX

60

1,5

25

82

M8

TB M5 x 25

71

200

8

10

70

073015

CTF 70 INOX

70

1,5

25

96,5

M8

TB M5 x 25

81

200

8

10

70

073025

CTF 80 INOX

80

1,5

25

107

M8

TB M5 x 25

90

200

8

10

70

073035

CTF 100 INOX

100

1,5

25

130

M8

TB M5 x 25

110

200

8

10

70

073045

CTF 110 INOX

110

1,5

25

140

M8

TB M5 x 25

120

200

8

10

70

073055

CTF 120 INOX

120

1,5

25

150

M8

TB M5 x 25

130

200

8

10

70

073065

CTF 130 INOX

130

1,5

25

160

M8

TB M5 x 25

140

200

8

10

70

073075

CTF 140 INOX

140

1,5

25

174

M8

TB M5 x 25

145

200

8

10

70

073085

CTF 150 INOX

150

1,5

25

180

M8

TB M5 x 25

155

200

8

10

70

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

90

30

Per carico ammissibile si

intende la resistenza ultima

media a cui è stato applicato

un coefficiente di sicurezza.

1 daN=1 kg.

daN

TIPO

B

CTF 60/150 INOX

MATERIALE = Acciaio INOX AISI 304 - EN 10088 | VITE = Acciaio INOX AISI 304 - EN 10088

ANCORANTE = PP Polipropilene

A
