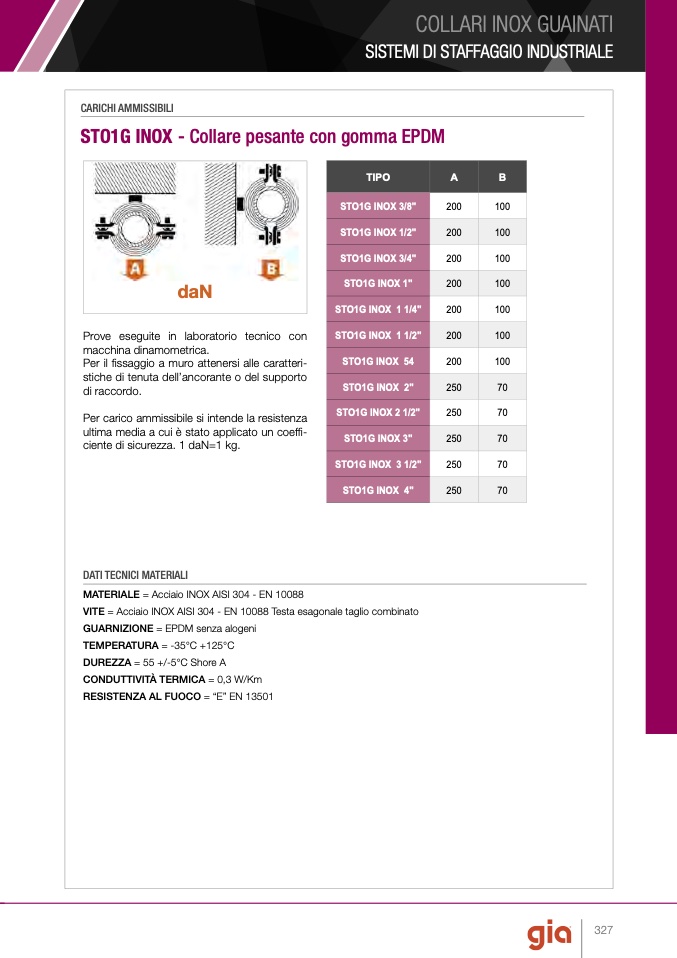

CARICHI AMMISSIBILI
STO1G INOX - Collare pesante con gomma EPDM
Prove eseguite in laboratorio tecnico con
macchina dinamometrica.
Per il fissaggio a muro attenersi alle caratteri-
stiche di tenuta dell’ancorante o del supporto
di raccordo.
Per carico ammissibile si intende la resistenza
ultima media a cui è stato applicato un coeffi-
ciente di sicurezza. 1 daN=1 kg.
DATI TECNICI MATERIALI
MATERIALE = Acciaio INOX AISI 304 - EN 10088
VITE = Acciaio INOX AISI 304 - EN 10088 Testa esagonale taglio combinato
GUARNIZIONE = EPDM senza alogeni
TEMPERATURA = -35°C +125°C
DUREZZA = 55 +/-5°C Shore A
CONDUTTIVITÀ TERMICA = 0,3 W/Km
RESISTENZA AL FUOCO = “E” EN 13501
200
100
TIPO
STO1G INOX 1 1/2"
A
B
STO1G INOX 3/8"
STO1G INOX 1/2"
200
100
STO1G INOX 3/4"
STO1G INOX 1"
200
100
200
100
STO1G INOX 1 1/4"
200
100
200
100
STO1G INOX 54
200
100
STO1G INOX 2"
250
70
STO1G INOX 2 1/2"
250
70
STO1G INOX 3"
250
250
70
STO1G INOX 3 1/2"
70
STO1G INOX 4"
250
70
daN
