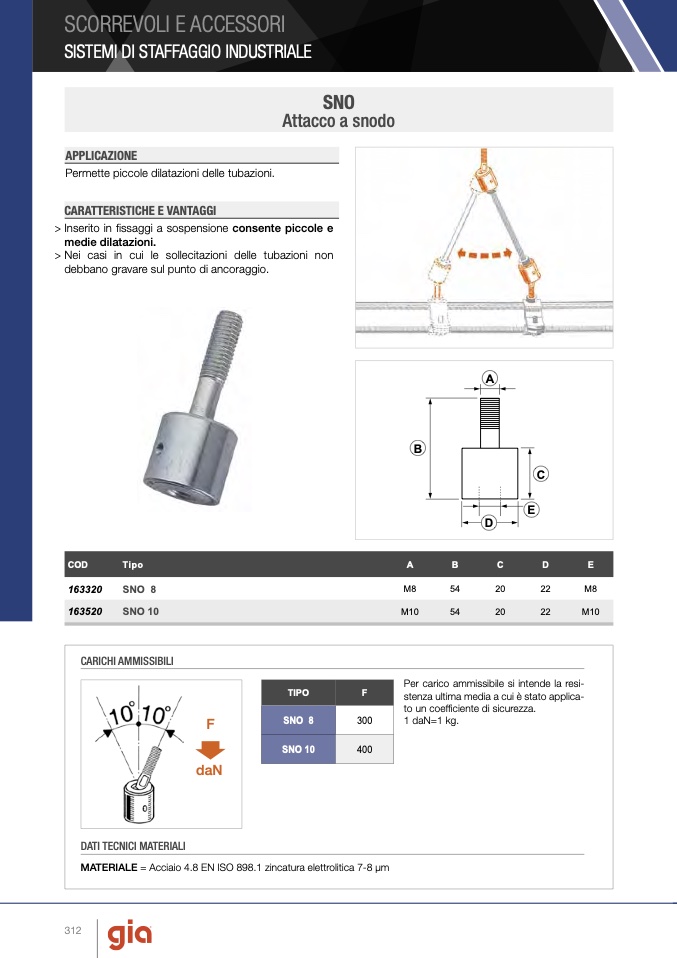

SCORREVOLI E ACCESSORI

SISTEMI DI STAFFAGGIO INDUSTRIALE

SNO

Attacco a snodo

APPLICAZIONE

Permette piccole dilatazioni delle tubazioni.

CARATTERISTICHE E VANTAGGI

> Inserito in fissaggi a sospensione consente piccole e

medie dilatazioni.

> Nei casi in cui le sollecitazioni delle tubazioni non

debbano gravare sul punto di ancoraggio.

163320

SNO 8

M8

54

20

22

M8

B

A

C

E

D

COD

Tipo

A

B

C

D

E

163520

SNO 10

M10

54

20

22

M10

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

MATERIALE = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

Per carico ammissibile si intende la resi-

stenza ultima media a cui è stato applica-

to un coefficiente di sicurezza.

1 daN=1 kg.

TIPO

F

SNO 8

300

SNO 10

400

F

daN
