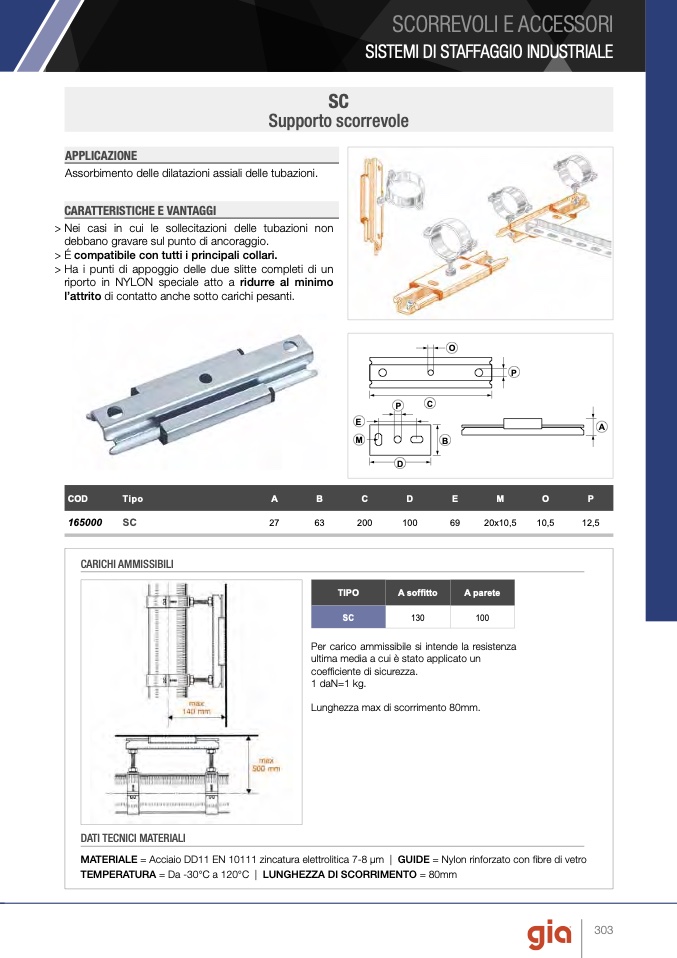

SC
Supporto scorrevole
APPLICAZIONE
Assorbimento delle dilatazioni assiali delle tubazioni.
CARATTERISTICHE E VANTAGGI
> Nei casi in cui le sollecitazioni delle tubazioni non
debbano gravare sul punto di ancoraggio.
> É compatibile con tutti i principali collari.
> Ha i punti di appoggio delle due slitte completi di un
riporto in NYLON speciale atto a ridurre al minimo
l’attrito di contatto anche sotto carichi pesanti.
165000
SC
27
63
200
100
69
20x10,5
10,5
12,5
O
C
M
B
D
P
P
E
A
COD
Tipo
A
B
C
D
E
M
O
P
CARICHI AMMISSIBILI
TIPO
A soffitto
130
100
Per carico ammissibile si intende la resistenza
ultima media a cui è stato applicato un
coefficiente di sicurezza.
1 daN=1 kg.
Lunghezza max di scorrimento 80mm.
A parete
SC
DATI TECNICI MATERIALI
MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm | GUIDE = Nylon rinforzato con
fibre di vetro
TEMPERATURA = Da -30°C a 120°C | LUNGHEZZA DI SCORRIMENTO = 80mm
SCORREVOLI E ACCESSORI
SISTEMI DI STAFFAGGIO INDUSTRIALE
303
