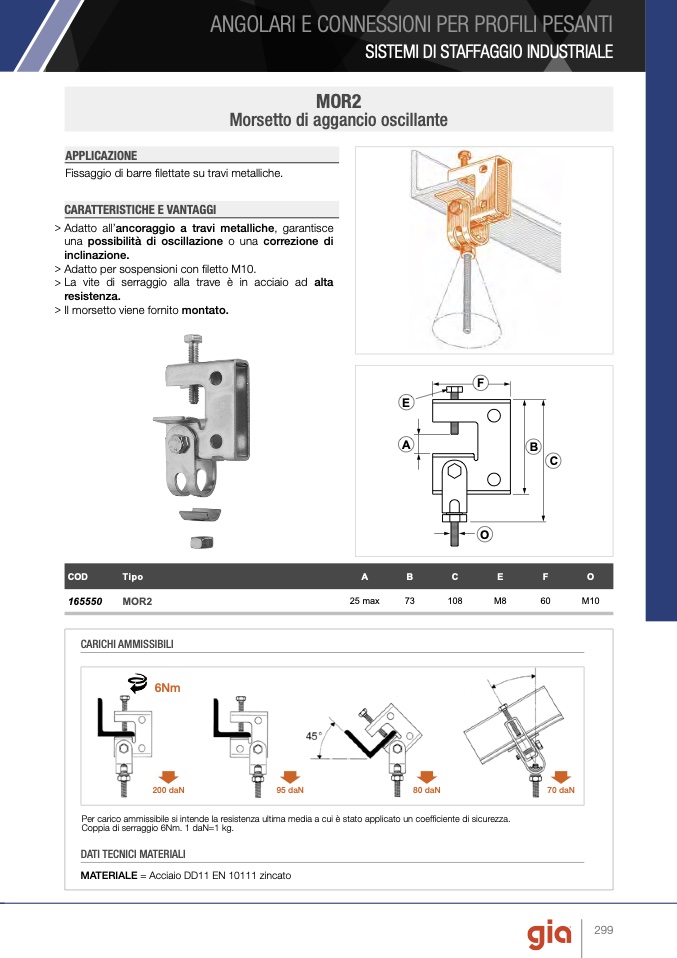

MOR2
Morsetto di aggancio oscillante
APPLICAZIONE
Fissaggio di barre filettate su travi metalliche.
CARATTERISTICHE E VANTAGGI
> Adatto all’ancoraggio a travi metalliche, garantisce
una possibilità di oscillazione o una correzione di
inclinazione.
> Adatto per sospensioni con filetto M10.
> La vite di serraggio alla trave è in acciaio ad alta
resistenza.
> Il morsetto viene fornito montato.
165550
MOR2
25 max
73
108
M8
60
M10
F
E
A
B
C
O
COD
Tipo
A
B
C
E
F
O
CARICHI AMMISSIBILI
Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coefficiente di sicurezza.
Coppia di serraggio 6Nm. 1 daN=1 kg.
DATI TECNICI MATERIALI
MATERIALE = Acciaio DD11 EN 10111 zincato
6Nm
200 daN
95 daN
80 daN
70 daN
