COD

TIPO

162222

BUR BF

CARICHI AMMISSIBILI

1)

Descrizione

Per profili PF3 e PF3L, e BF

2)

Barra Fil.

M10

M12

A

B

M10

7,5 mm

ACCESSORI DI RINFORZO

SISTEMI DI STAFFAGGIO INDUSTRIALE

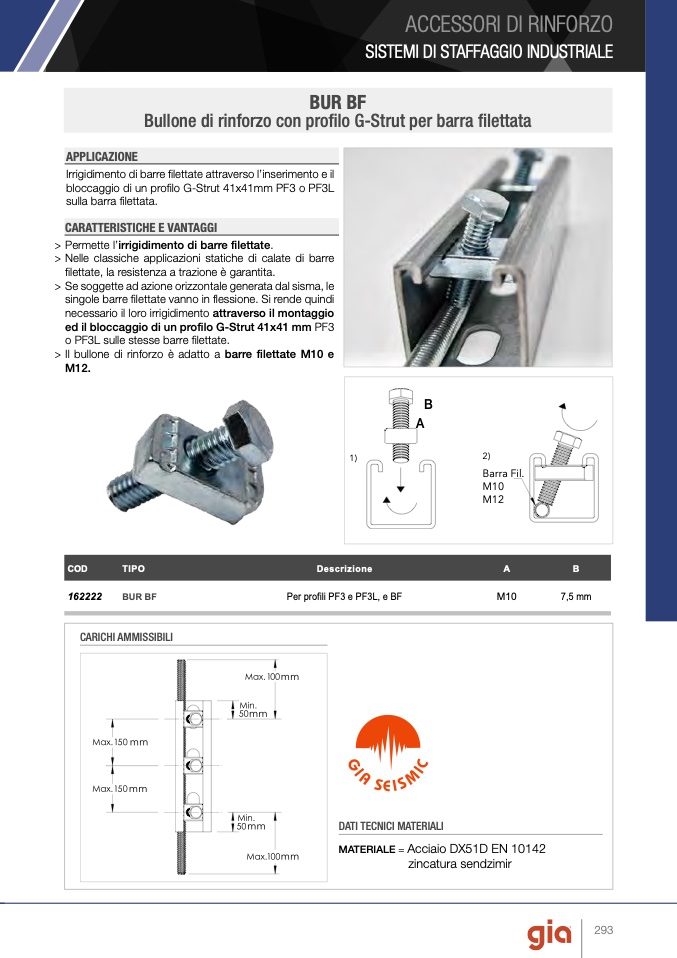

BUR BF

Bullone di rinforzo con profilo G-Strut per barra filettata

B

A

APPLICAZIONE

Irrigidimento di barre filettate attraverso l’inserimento e il

bloccaggio di un profilo G-Strut 41x41mm PF3 o PF3L

sulla barra filettata.

CARATTERISTICHE E VANTAGGI

> Permette l’irrigidimento di barre filettate.

> Nelle classiche applicazioni statiche di calate di barre

filettate, la resistenza a trazione è garantita.

> Se soggette ad azione orizzontale generata dal sisma, le

singole barre filettate vanno in flessione. Si rende quindi

necessario il loro irrigidimento attraverso il montaggio

ed il bloccaggio di un profilo G-Strut 41x41 mm PF3

o PF3L sulle stesse barre filettate.

> Il bullone di rinforzo è adatto a barre filettate M10 e

M12.

DATI TECNICI MATERIALI

MATERIALE = Acciaio DX51D EN 10142

zincatura sendzimir

293
