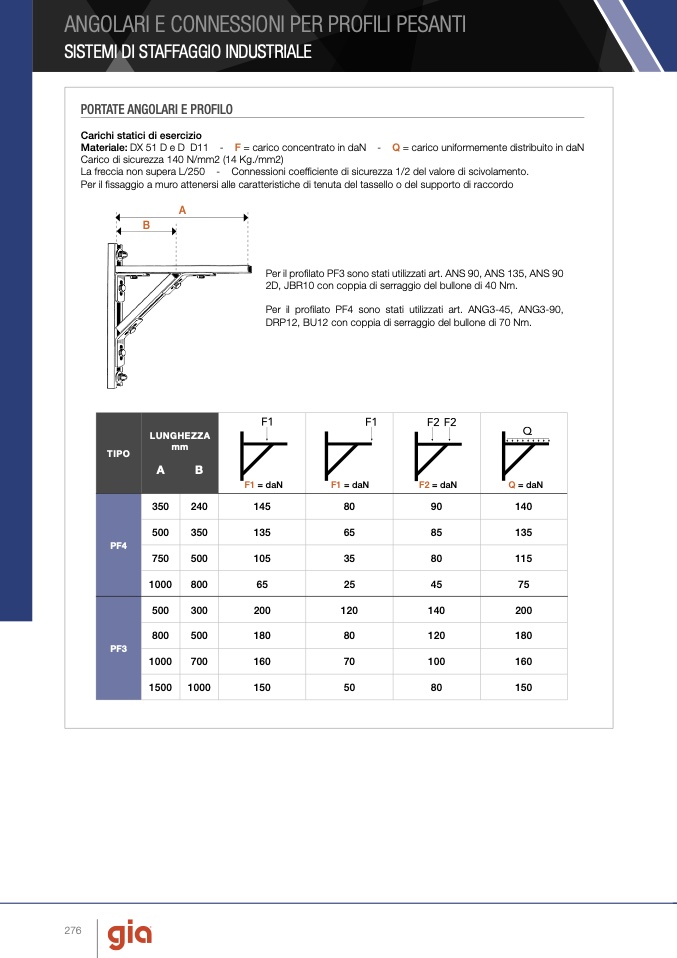

ANGOLARI E CONNESSIONI PER PROFILI PESANTI
SISTEMI DI STAFFAGGIO INDUSTRIALE
PORTATE ANGOLARI E PROFILO
Carichi statici di esercizio
Materiale: DX 51 D e D D11 - F = carico concentrato in daN - Q = carico uniformemente distribuito in daN
Carico di sicurezza 140 N/mm2 (14 Kg./mm2)
La freccia non supera L/250 - Connessioni coefficiente di sicurezza 1/2 del valore di scivolamento.
Per il fissaggio a muro attenersi alle caratteristiche di tenuta del tassello o del supporto di raccordo
A
B
Per il profilato PF3 sono stati utilizzati art. ANS 90, ANS 135, ANS 90
2D, JBR10 con coppia di serraggio del bullone di 40 Nm.
Per il profilato PF4 sono stati utilizzati art. ANG3-45, ANG3-90,
DRP12, BU12 con coppia di serraggio del bullone di 70 Nm.
TIPO
LUNGHEZZA
mm
A
B
F1 = daN
F1 = daN
F2 = daN
Q = daN
PF4
350
240
145
80
90
140
500
350
135
65
85
135
750
500
105
35
80
115
1000
800
65
25
45
75
PF3
500
300
200
120
140
200
800
500
180
80
120
180
1000
700
160
70
100
160
1500
1000
150
50
80
150
