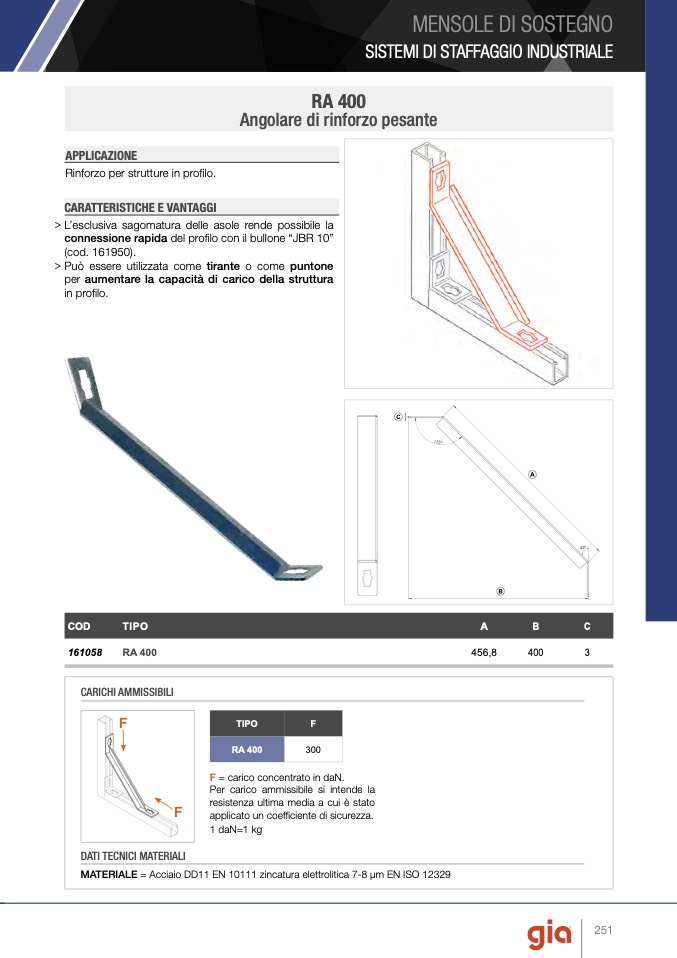

RA 400
Angolare di rinforzo pesante
APPLICAZIONE
Rinforzo per strutture in profilo.
CARATTERISTICHE E VANTAGGI
> L’esclusiva sagomatura delle asole rende possibile la
connessione rapida del profilo con il bullone “JBR 10”
(cod. 161950).
> Può essere utilizzata come tirante o come puntone
per aumentare la capacità di carico della struttura
in profilo.
135°
C
B
A
45°
COD
TIPO
A
B
C
161058
RA 400
456,8
400
3
CARICHI AMMISSIBILI
F
F
TIPO
RA 400
300
F = carico concentrato in daN.
Per carico ammissibile si intende la
resistenza ultima media a cui è stato
applicato un coefficiente di sicurezza.
1 daN=1 kg
F
DATI TECNICI MATERIALI
MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329
MENSOLE DI SOSTEGNO
SISTEMI DI STAFFAGGIO INDUSTRIALE
251
