PROFILI INDUSTRIALI

SISTEMI DI STAFFAGGIO INDUSTRIALE

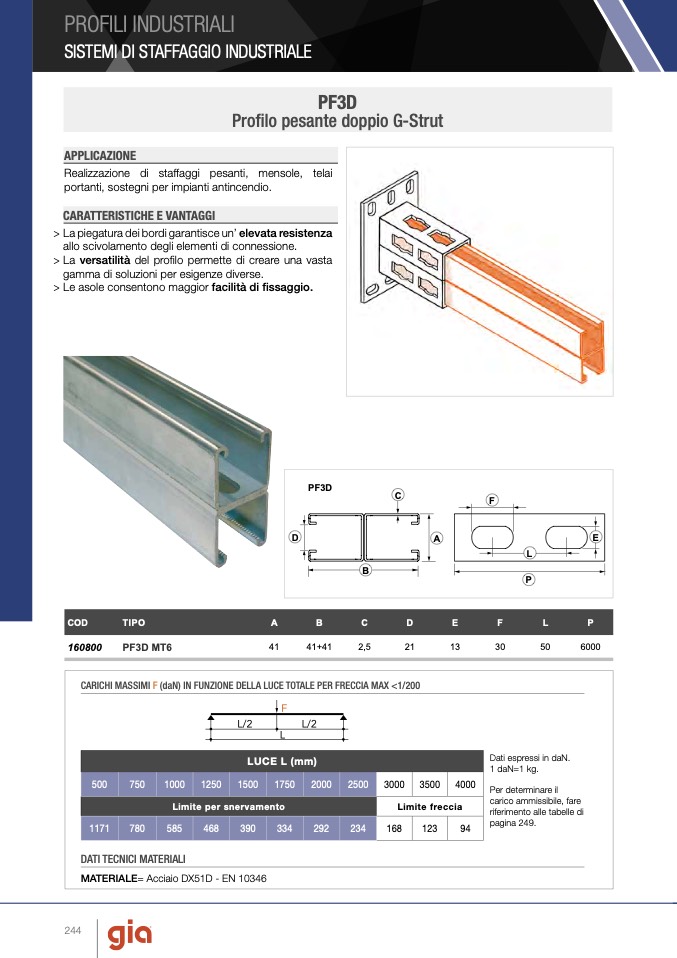

PF3D

Profilo pesante doppio G-Strut

APPLICAZIONE

Realizzazione di staffaggi pesanti, mensole, telai

portanti, sostegni per impianti antincendio.

CARATTERISTICHE E VANTAGGI

> La piegatura dei bordi garantisce un’ elevata resistenza

allo scivolamento degli elementi di connessione.

> La versatilità del profilo permette di creare una vasta

gamma di soluzioni per esigenze diverse.

> Le asole consentono maggior facilità di fissaggio.

160800

PF3D MT6

41

41+41

2,5

21

13

30

50

6000

PF3D

D

A

B

C

F

P

E

L

COD

TIPO

A

B

C

D

E

F

L

P

CARICHI MASSIMI F (daN) IN FUNZIONE DELLA LUCE TOTALE PER FRECCIA MAX <1/200

LUCE L (mm)

500

750

1000

1250

1500

1750

2000

2500

3000 3500

4000

Limite freccia

168

123

94

Dati espressi in daN.

1 daN=1 kg.

Per determinare il

carico ammissibile, fare

riferimento alle tabelle di

pagina 249.

Limite per snervamento

1171

780

585

468

390

334

292

234

DATI TECNICI MATERIALI

MATERIALE= Acciaio DX51D - EN 10346

244
