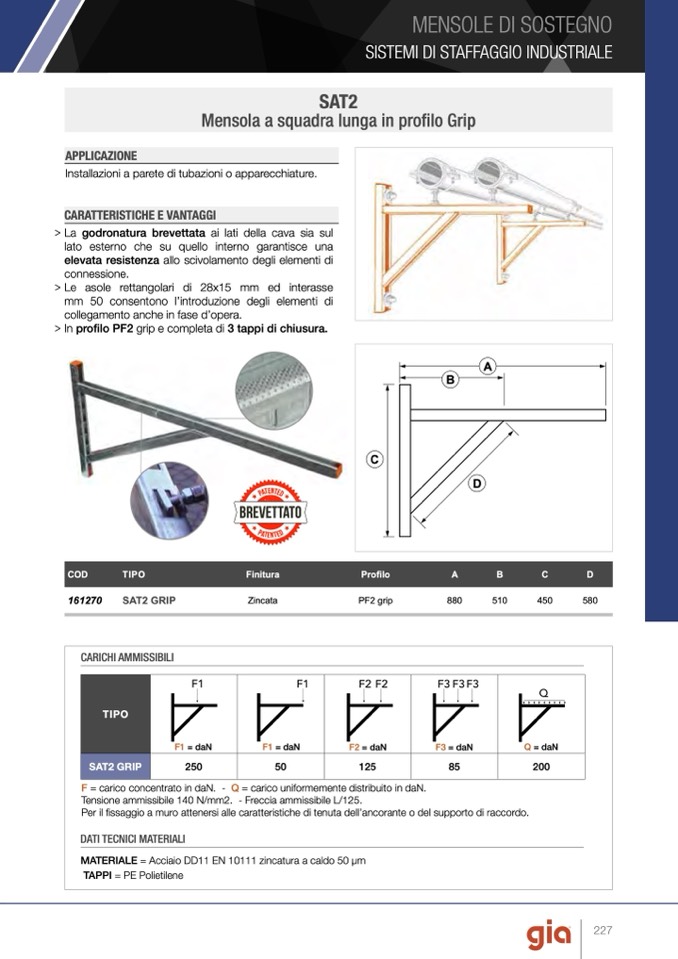

SAT2

Mensola a squadra lunga in profilo Grip

APPLICAZIONE

CARATTERISTICHE E VANTAGGI

C

A

B

D

t

n

t

p

a

e

d

e

d

p

a

t

t

COD

TIPO

Finitura

Profilo

A

B

C

D

Installazioni a parete di tubazioni o apparecchiature.

> La godronatura brevettata ai lati della cava sia sul

lato esterno che su quello interno garantisce una

elevata resistenza allo scivolamento degli elementi di

connessione.

>Le asole rettangolari di 28x15 mm ed interasse

mm 50 consentono l’introduzione degli elementi di

collegamento anche in fase d’opera.

> In profilo PF2 grip e completa di 3 tappi di chiusura.

161270

SAT2 GRIP

e

n

BREVETTATO

e

Zincata

PF2 grip

880

510

450

580

CARICHI AMMISSIBILI

TIPO

F1 = daN

F1 = daN

F2 = daN

F3 = daN

Q = daN

SAT2 GRIP

250

50

125

85

200

F = carico concentrato in daN. - Q = carico uniformemente distribuito in daN.

Tensione ammissibile 140 N/mm2. - Freccia ammissibile L/125.

Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111 zincatura a caldo 50 μm

TAPPI = PE Polietilene
