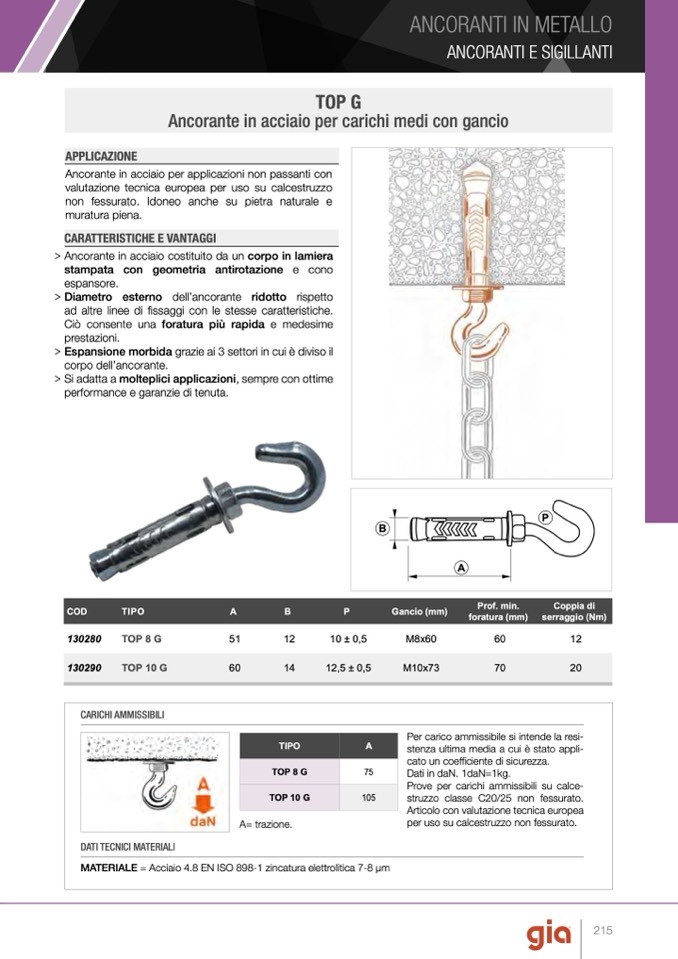

TOP G

Ancorante in acciaio per carichi medi con gancio

APPLICAZIONE

Ancorante in acciaio per applicazioni non passanti con

valutazione tecnica europea per uso su calcestruzzo

non fessurato. Idoneo anche su pietra naturale e

muratura piena.

CARATTERISTICHE E VANTAGGI

> Ancorante in acciaio costituito da un corpo in lamiera

stampata con geometria antirotazione e cono

espansore.

>Diametro esterno dell’ancorante ridotto rispetto

ad altre linee di fissaggi con le stesse caratteristiche.

Ciò consente una foratura pi

ù rapida e medesime

prestazioni.

> Espansione morbida grazie ai 3 settori in cui è diviso il

corpo dell’ancorante.

> Si adatta a molteplici applicazioni, sempre con ottime

performance e garanzie di tenuta.

130280

TOP 8 G

51

12

10 ± 0,5

M8x60

60

12

B

P

A

COD

TIPO

A

B

P

Gancio (mm)

Prof. min.

foratura (mm)

Coppia di

serraggio (Nm)

130290

TOP 10 G

60

14

12,5 ± 0,5

M10x73

70

20

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

75

Per carico ammissibile si intende la resi-

stenza ultima media a cui è stato appli-

cato un coefficiente di sicurezza.

Dati in daN. 1daN=1kg.

Prove per carichi ammissibili su calce-

struzzo classe C20/25 non fessurato.

Articolo con valutazione tecnica europea

per uso su calcestruzzo non fessurato.

TIPO

A= trazione.

TOP 8 G

A

TOP 10 G

105

MATERIALE = Acciaio 4.8 EN ISO 898-1 zincatura elettrolitica 7-8 μm
