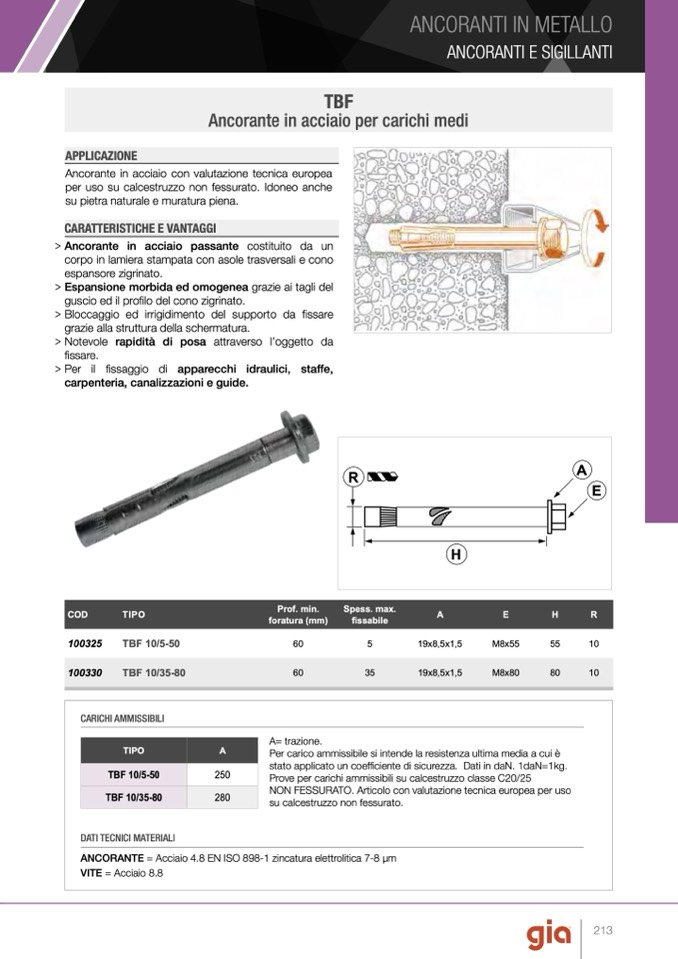

TBF

Ancorante in acciaio per carichi medi

APPLICAZIONE

Ancorante in acciaio con valutazione tecnica europea

per uso su calcestruzzo non fessurato. Idoneo anche

su pietra naturale e muratura piena.

CARATTERISTICHE E VANTAGGI

>Ancorante in acciaio passante costituito da un

corpo in lamiera stampata con asole trasversali e cono

espansore zigrinato.

> Espansione morbida ed omogenea grazie ai tagli del

guscio ed il profilo del cono zigrinato.

> Bloccaggio ed irrigidimento del supporto da fissare

grazie alla struttura della schermatura.

> Notevole rapidità di posa attraverso l’oggetto da

fissare.

>Per il fissaggio di apparecchi idraulici, staffe,

carpenteria, canalizzazioni e guide.

R

A

E

H

COD

TIPO

Prof. min.

foratura (mm)

Spess. max.

fissabile

A

E

H

R

100325

TBF 10/5-50

60

5

19x8,5x1,5

M8x55

55

10

100330

TBF 10/35-80

60

35

19x8,5x1,5

M8x80

80

10

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

250

A= trazione.

Per carico ammissibile si intende la resistenza ultima media a cui è

stato applicato un coefficiente di sicurezza. Dati in daN. 1daN=1kg.

Prove per carichi ammissibili su calcestruzzo classe C20/25

NON FESSURATO. Articolo con valutazione tecnica europea per uso

su calcestruzzo non fessurato.

TIPO

A

TBF 10/5-50

TBF 10/35-80

280

ANCORANTE = Acciaio 4.8 EN ISO 898-1 zincatura elettrolitica 7-8 μm

VITE = Acciaio 8.8

ANCORANTI IN METALLO

ANCORANTI E SIGILLANTI
