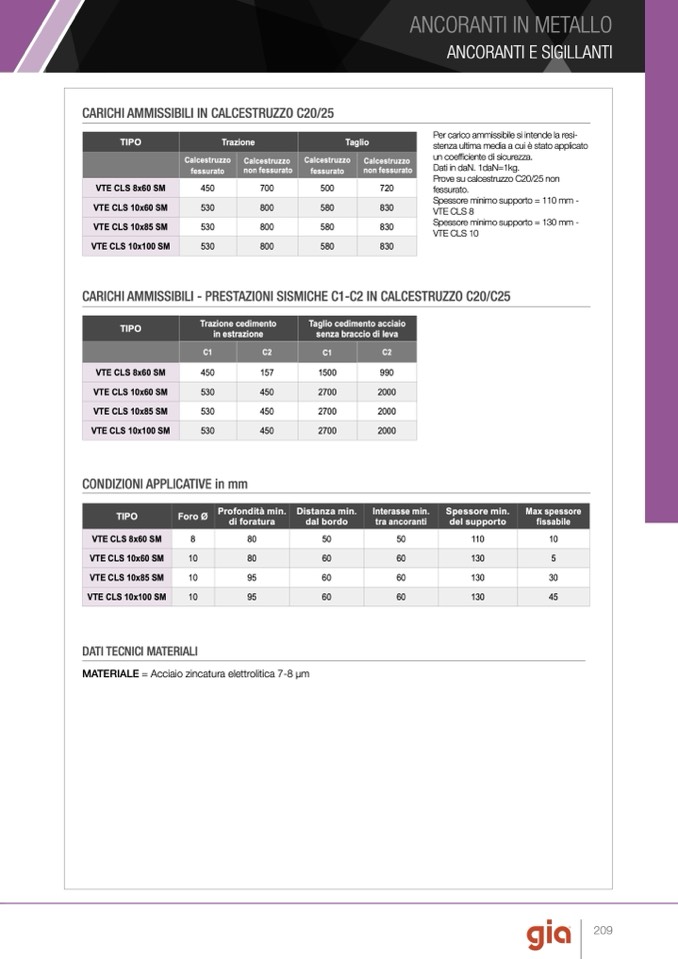

CARICHI AMMISSIBILI IN CALCESTRUZZO C20/25

450

700

500

720

Per carico ammissibile si intende la resi-

stenza ultima media a cui è stato applicato

un coefficiente di sicurezza.

Dati in daN. 1daN=1kg.

Prove su calcestruzzo C20/25 non

fessurato.

Spessore minimo supporto = 110 mm -

VTE CLS 8

Spessore minimo supporto = 130 mm -

VTE CLS 10

TIPO

Trazione

Taglio

Calcestruzzo

fessurato

Calcestruzzo

non fessurato

Calcestruzzo

fessurato

Calcestruzzo

non fessurato

VTE CLS 8x60 SM

VTE CLS 10x60 SM

530

800

580

830

VTE CLS 10x85 SM

530

800

580

830

VTE CLS 10x100 SM

530

800

580

830

CARICHI AMMISSIBILI - PRESTAZIONI SISMICHE C1-C2 IN CALCESTRUZZO C20/C25

450

157

1500

990

CONDIZIONI APPLICATIVE in mm

8

80

50

50

110

10

DATI TECNICI MATERIALI

MATERIALE = Acciaio zincatura elettrolitica 7-8 μm

TIPO

Trazione cedimento

in estrazione

Taglio cedimento acciaio

senza braccio di leva

C1

C2

C1

C2

VTE CLS 8x60 SM

VTE CLS 10x60 SM

530

450

2700

2000

VTE CLS 10x85 SM

530

450

2700

2000

VTE CLS 10x100 SM

530

450

2700

2000

TIPO

VTE CLS 10x60 SM

Foro Ø

Profondità min.

di foratura

Distanza min.

dal bordo

Interasse min.

tra ancoranti

Spessore min.

del supporto

Max spessore

fissabile

VTE CLS 8x60 SM

10

80

60

60

130

5

VTE CLS 10x85 SM

10

95

60

60

130

30

VTE CLS 10x100 SM

10

95

60

60

130

45
