ANCORANTI PER PARETI CON ISOLANTE

ANCORANTI E SIGILLANTI

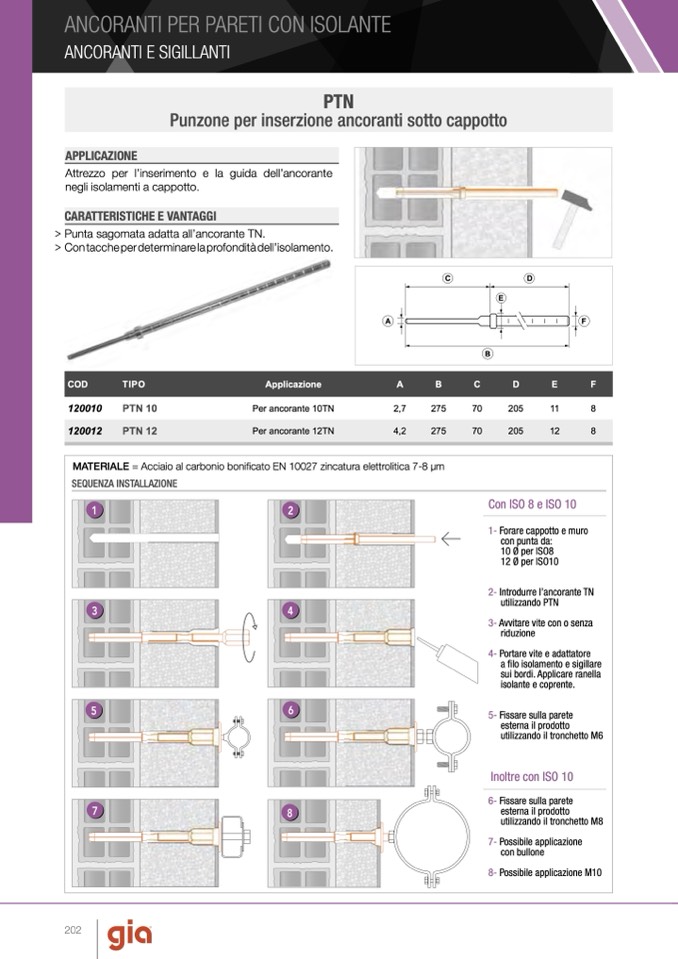

PTN

Punzone per inserzione ancoranti sotto cappotto

APPLICAZIONE

Attrezzo per l’inserimento e la guida dell’ancorante

negli isolamenti a cappotto.

CARATTERISTICHE E VANTAGGI

> Punta sagomata adatta all’ancorante TN.

> Con tacche per determinare la profondità dell’isolamento.

COD

TIPO

120010

PTN 10

120012

PTN 12

Applicazione

Per ancorante 10TN

Per ancorante 12TN

C

D

E

A

F

B

A

B

C

D

E

F

MATERIALE = Acciaio al carbonio bonificato EN 10027 zincatura elettrolitica 7-8 μm

SEQUENZA INSTALLAZIONE

202

2,7

275

4,2

275

70

205

11

8

70

205

12

8

Con ISO 8 e ISO 10

1- Forare cappotto e muro

con punta da:

10 Ø per ISO8

12 Ø per ISO10

2- Introdurre l’ancorante TN

utilizzando PTN

3- Avvitare vite con o senza

riduzione

4- Portare vite e adattatore

a filo isolamento e sigillare

sui bordi. Applicare ranella

isolante e coprente.

5- Fissare sulla parete

esterna il prodotto

utilizzando il tronchetto M6

Inoltre con ISO 10

6- Fissare sulla parete

esterna il prodotto

utilizzando il tronchetto M8

7- Possibile applicazione

con bullone

8- Possibile applicazione M10
