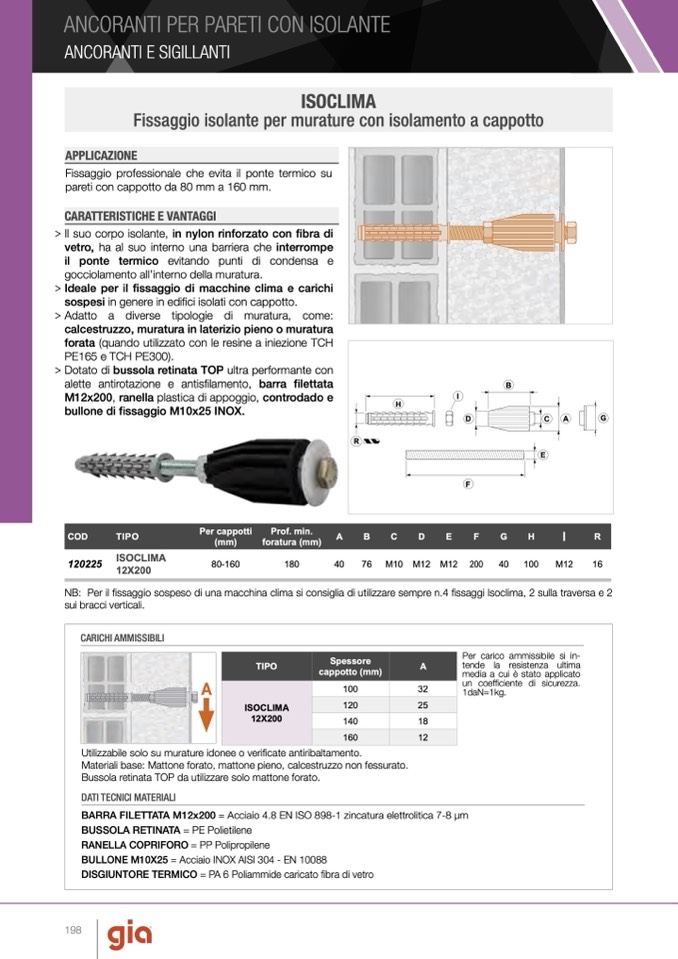

Fissaggio professionale che evita il ponte termico su
pareti con cappotto da 80 mm a 160 mm.
> Il suo corpo isolante, in nylon rinforzato con fibra di
vetro, ha al suo interno una barriera che interrompe
il ponte termico evitando punti di condensa e
gocciolamento all’interno della muratura.
> Ideale per il fissaggio di macchine clima e carichi
sospesi in genere in edifici isolati con cappotto.
>Adatto a diverse tipologie di muratura, come:
calcestruzzo, muratura in laterizio pieno o muratura
forata (quando utilizzato con le resine a iniezione TCH
PE165 e TCH PE300).
> Dotato di bussola retinata TOP ultra performante con
alette antirotazione e antisfilamento, barra filettata
M12x200, ranella plastica di appoggio, controdado e
bullone di fissaggio M10x25 INOX.
80-160
180
40
76 M10
M12 M12 200
40 100
M12
16
I
H
B
D
C
A
G
E
F
R
COD
TIPO
Per cappotti
(mm)
Prof. min.
foratura (mm)
A
B
C
D
E
F
G
H
R
NB: Per il fissaggio sospeso di una macchina clima si consiglia di utilizzare sempre n.4
fissaggi Isoclima, 2 sulla traversa e 2
sui bracci verticali.
CARICHI AMMISSIBILI
TIPO
Spessore
cappotto (mm)
100
32
Per carico ammissibile si in-
tende la resistenza ultima
media a cui è stato applicato
un coefficiente di sicurezza.
1daN=1kg.
A
ISOCLIMA
12X200
Utilizzabile solo su murature idonee o verificate antiribaltamento.
Materiali base: Mattone forato, mattone pieno, calcestruzzo non fessurato.
Bussola retinata TOP da utilizzare solo mattone forato.
DATI TECNICI MATERIALI
120
25
140
18
160
12
BARRA FILETTATA M12x200 = Acciaio 4.8 EN ISO 898-1 zincatura elettrolitica 7-8 μm
BUSSOLA RETINATA = PE Polietilene
RANELLA COPRIFORO = PP Polipropilene
BULLONE M10X25 = Acciaio INOX AISI 304 - EN 10088
DISGIUNTORE TERMICO = PA 6 Poliammide caricato fibra di vetro
