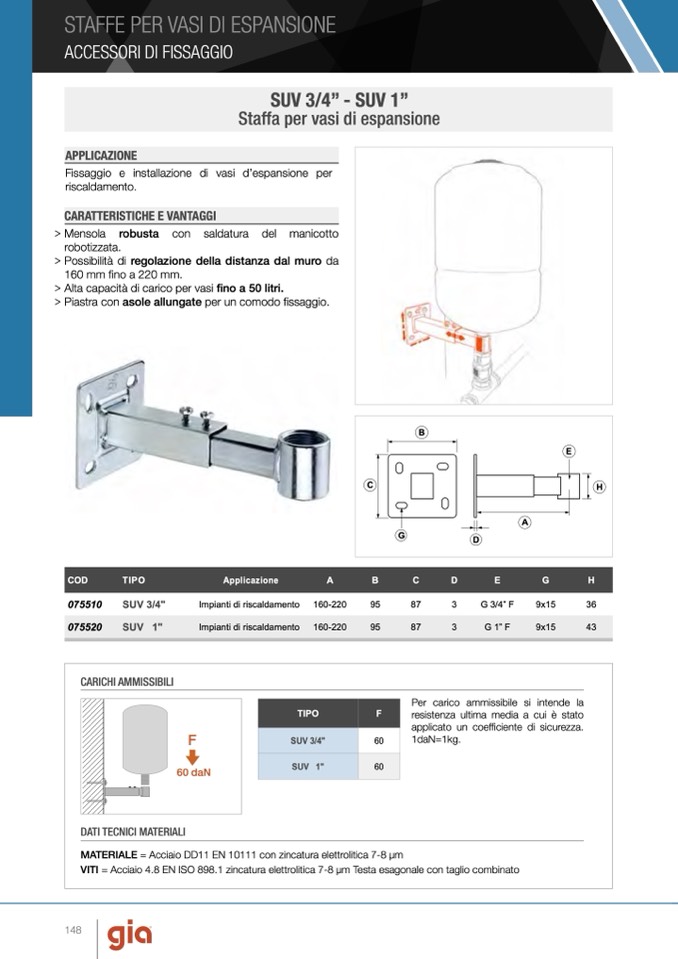

STAFFE PER VASI DI ESPANSIONE

ACCESSORI DI FISSAGGIO

SUV 3/4” - SUV 1”

Staffa per vasi di espansione

APPLICAZIONE

Fissaggio e installazione di vasi d’espansione per

riscaldamento.

CARATTERISTICHE E VANTAGGI

>Mensola robusta con saldatura del manicotto

robotizzata.

> Possibilità di regolazione della distanza dal muro da

160 mm fino a 220 mm.

> Alta capacità di carico per vasi fino a 50 litri.

> Piastra con asole allungate per un comodo fissaggio.

075510

SUV 3/4"

Impianti di riscaldamento 160-220

95

87

3

G 3/4” F

9x15

36

C

B

G

E

H

A

D

COD

TIPO

Applicazione

A

B

C

D

E

G

H

075520

SUV 1"

Impianti di riscaldamento

160-220

95

87

3

G 1” F

9x15

43

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

Per carico ammissibile si intende la

resistenza ultima media a cui è stato

applicato un coefficiente di sicurezza.

60

1daN=1kg.

F

60 daN

TIPO

SUV 3/4"

SUV 1"

60

MATERIALE = Acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm

VITI = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm Testa esagonale con taglio combinato

F

148
