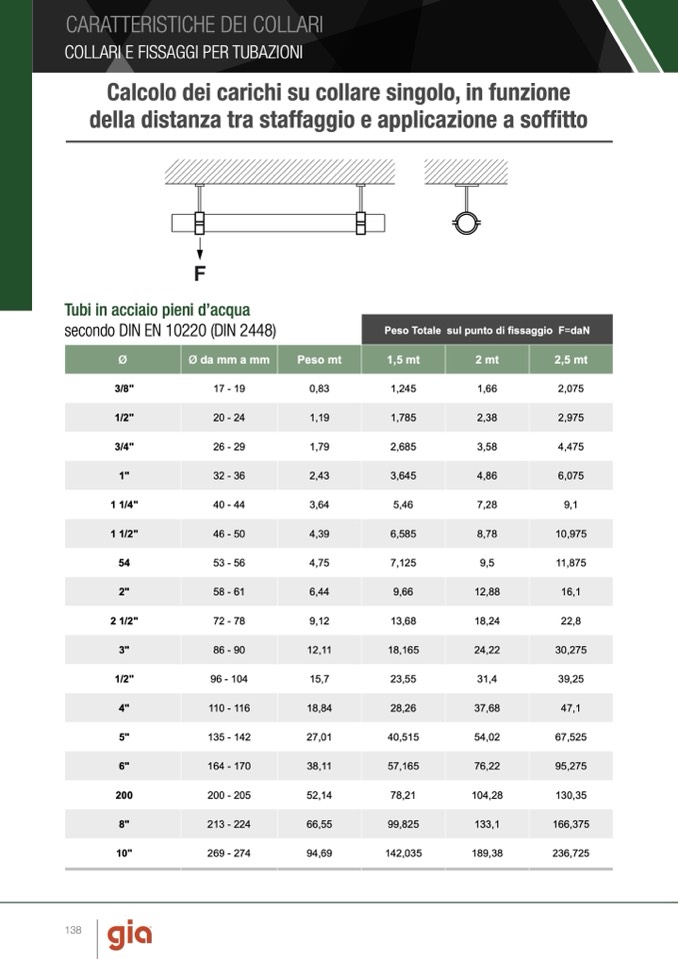

CARATTERISTICHE DEI COLLARI

COLLARI E FISSAGGI PER TUBAZIONI

Calcolo dei carichi su collare singolo, in funzione

della distanza tra staffaggio e applicazione a soffitto

Tubi in acciaio pieni d’acqua

secondo DIN EN 10220 (DIN 2448)

Peso Totale sul punto di fissaggio F=daN

Ø

Ø da mm a mm

Peso mt

1,5 mt

2 mt

2,5 mt

3/8"

17 - 19

0,83

1,245

1,66

2,075

1/2"

20 - 24

1,19

1,785

2,38

2,975

3/4"

26 - 29

1,79

2,685

3,58

4,475

1"

32 - 36

2,43

3,645

4,86

6,075

1 1/4"

40 - 44

3,64

5,46

7,28

9,1

1 1/2"

46 - 50

4,39

6,585

8,78

10,975

54

53 - 56

4,75

7,125

9,5

11,875

2"

58 - 61

6,44

9,66

12,88

16,1

2 1/2"

72 - 78

9,12

13,68

18,24

22,8

3"

86 - 90

12,11

18,165

24,22

30,275

1/2"

96 - 104

15,7

23,55

31,4

39,25

4"

110 - 116

18,84

28,26

37,68

47,1

5"

135 - 142

27,01

40,515

54,02

67,525

6"

164 - 170

38,11

57,165

76,22

95,275

200

200 - 205

52,14

78,21

104,28

130,35

8"

213 - 224

66,55

99,825

133,1

166,375

10"

269 - 274

94,69

142,035

189,38

236,725
