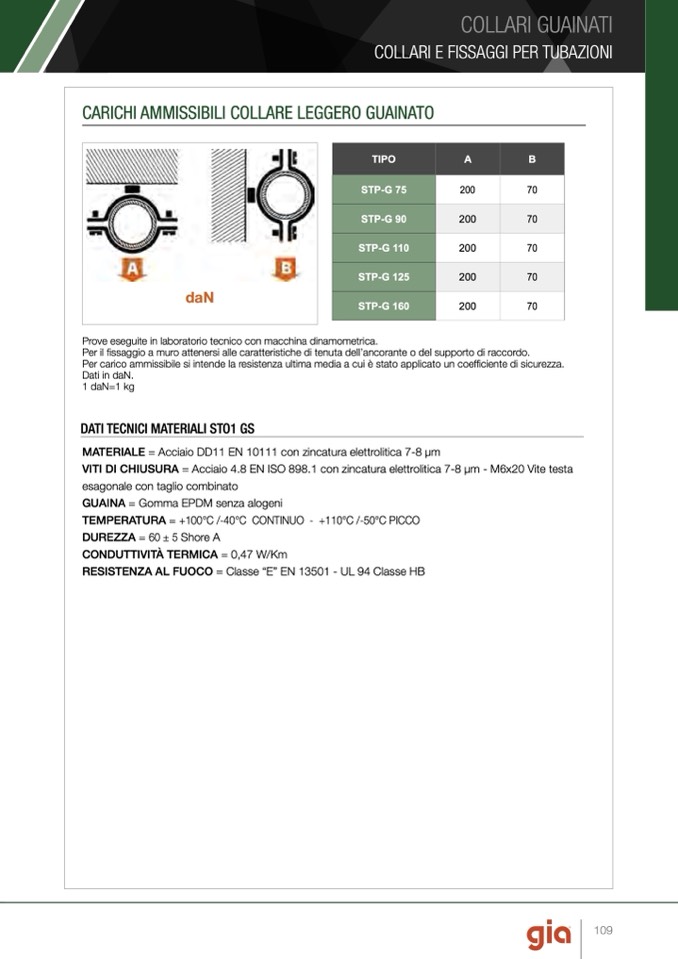

CARICHI AMMISSIBILI COLLARE LEGGERO GUAINATO

Prove eseguite in laboratorio tecnico con macchina dinamometrica.

Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.

Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato un coefficiente di sicurezza.

Dati in daN.

1 daN=1 kg

DATI TECNICI MATERIALI STO1 GS

MATERIALE = Acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm

VITI DI CHIUSURA = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm - M6x20 Vite testa

esagonale con taglio combinato

GUAINA = Gomma EPDM senza alogeni

TEMPERATURA = +100°C /-40°C CONTINUO - +110°C /-50°C PICCO

DUREZZA = 60 ± 5 Shore A

CONDUTTIVITÀ TERMICA = 0,47 W/Km

RESISTENZA AL FUOCO = Classe “E” EN 13501 - UL 94 Classe HB

TIPO

A

B

STP-G 75

200

70

STP-G 90

200

70

STP-G 110

200

70

STP-G 125

200

70

STP-G 160

200

70

daN

COLLARI GUAINATI

COLLARI E FISSAGGI PER TUBAZIONI

109
