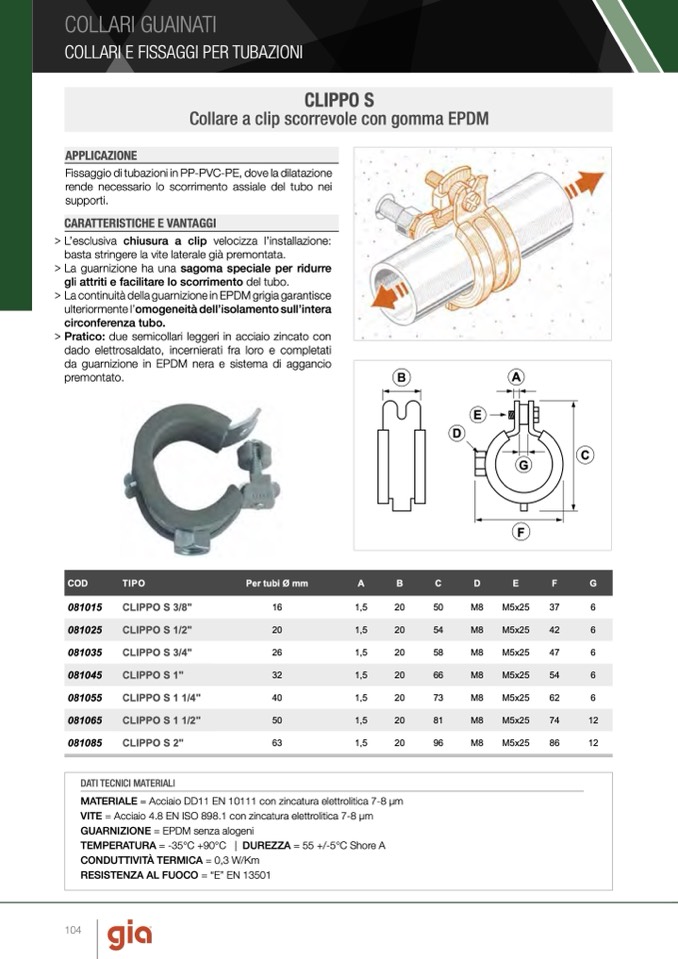

COLLARI GUAINATI

COLLARI E FISSAGGI PER TUBAZIONI

CLIPPO S

Collare a clip scorrevole con gomma EPDM

APPLICAZIONE

Fissaggio di tubazioni in PP-PVC-PE, dove la dilatazione

rende necessario lo scorrimento assiale del tubo nei

supporti.

CARATTERISTICHE E VANTAGGI

> L’esclusiva chiusura a clip velocizza l’installazione:

basta stringere la vite laterale già premontata.

> La guarnizione ha una sagoma speciale per ridurre

gli attriti e facilitare lo scorrimento del tubo.

> La continuità della guarnizione in EPDM grigia garantisce

ulteriormente l’omogeneità dell’isolamento sull’intera

circonferenza tubo.

> Pratico: due semicollari leggeri in acciaio zincato con

dado elettrosaldato, incernierati fra loro e completati

da guarnizione in EPDM nera e sistema di aggancio

premontato.

081015

CLIPPO S 3/8"

16

1,5

20

50

M8

M5x25

37

6

A

E

D

G

F

C

COD

TIPO

Per tubi Ø mm

A

B

C

D

E

F

G

081025

CLIPPO S 1/2"

20

1,5

20

54

M8

M5x25

42

6

081035

CLIPPO S 3/4"

26

1,5

20

58

M8

M5x25

47

6

081045

CLIPPO S 1"

32

1,5

20

66

M8

M5x25

54

6

081055

CLIPPO S 1 1/4"

40

1,5

20

73

M8

M5x25

62

6

081065

CLIPPO S 1 1/2"

50

1,5

20

81

M8

M5x25

74

12

081085

CLIPPO S 2"

63

1,5

20

96

M8

M5x25

86

12

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm

VITE = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm

GUARNIZIONE = EPDM senza alogeni

TEMPERATURA = -35°C +90°C | DUREZZA = 55 +/-5°C Shore A

CONDUTTIVITÀ TERMICA = 0,3 W/Km

RESISTENZA AL FUOCO = “E” EN 13501
