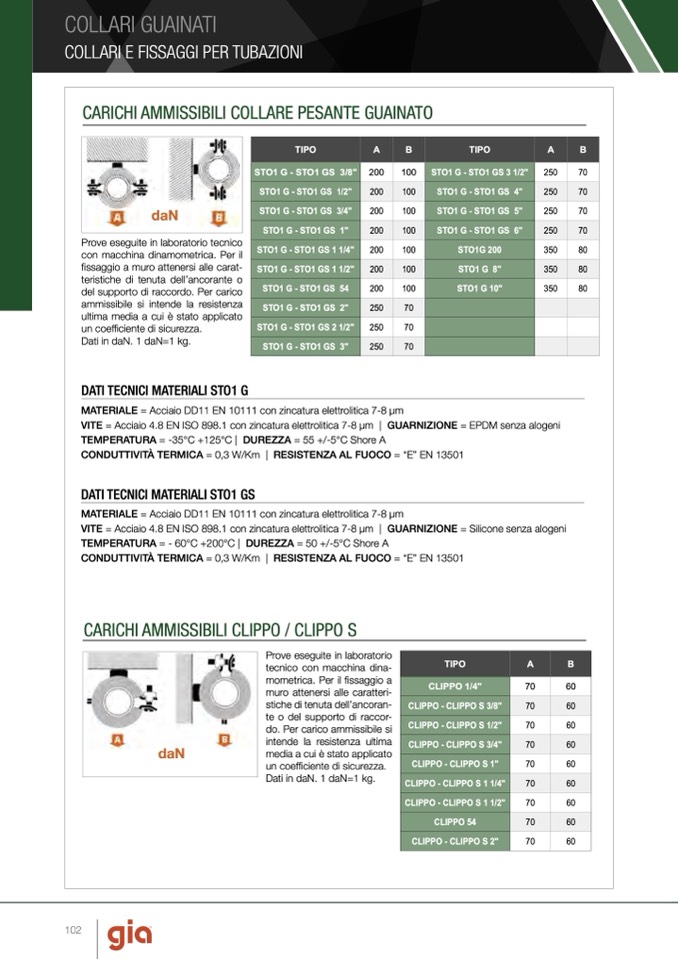

COLLARI GUAINATI
COLLARI E FISSAGGI PER TUBAZIONI
CARICHI AMMISSIBILI COLLARE PESANTE GUAINATO
Prove eseguite in laboratorio tecnico
con macchina dinamometrica. Per il
fissaggio a muro attenersi alle carat-
teristiche di tenuta dell’ancorante o
del supporto di raccordo. Per carico
ammissibile si intende la resistenza
ultima media a cui è stato applicato
un coefficiente di sicurezza.
Dati in daN. 1 daN=1 kg.
DATI TECNICI MATERIALI STO1 G
250
70
TIPO
A
200
100
B
TIPO
STO1 G - STO1 GS 3 1/2"
A
B
STO1 G - STO1 GS 3/8"
STO1 G - STO1 GS 1/2"
STO1 G - STO1 GS 3/4"
200
200
100
100
STO1 G - STO1 GS 4"
250
70
STO1 G - STO1 GS 5"
250
70
STO1 G - STO1 GS 1"
200
100
STO1 G - STO1 GS 6"
250
70
STO1 G - STO1 GS 1 1/4"
200
100
STO1G 200
350
80
STO1 G - STO1 GS 1 1/2"
STO1 G - STO1 GS 2"
200
100
100
STO1 G 8"
350
80
STO1 G - STO1 GS 54
200
STO1 G 10"
350
80
250
70
STO1 G - STO1 GS 2 1/2"
250
70
STO1 G - STO1 GS 3"
250
70
daN
MATERIALE = Acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm
VITE = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm | GUARNIZIONE = EPDM senza alogeni
TEMPERATURA = -35°C +125°C | DUREZZA = 55 +/-5°C Shore A
CONDUTTIVITÀ TERMICA = 0,3 W/Km | RESISTENZA AL FUOCO = “E” EN 13501
DATI TECNICI MATERIALI STO1 GS
MATERIALE = Acciaio DD11 EN 10111 con zincatura elettrolitica 7-8 μm
VITE = Acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8 μm | GUARNIZIONE = Silicone senza alogeni
TEMPERATURA = - 60°C +200°C | DUREZZA = 50 +/-5°C Shore A
CONDUTTIVITÀ TERMICA = 0,3 W/Km | RESISTENZA AL FUOCO = “E” EN 13501
CARICHI AMMISSIBILI CLIPPO / CLIPPO S
Prove eseguite in laboratorio
tecnico con macchina dina-
mometrica. Per il fissaggio a
muro attenersi alle caratteri-
stiche di tenuta dell’ancoran-
te o del supporto di raccor-
do. Per carico ammissibile si
intende la resistenza ultima
media a cui è stato applicato
un coefficiente di sicurezza.
Dati in daN. 1 daN=1 kg.
70
60
TIPO
A
B
CLIPPO 1/4"
CLIPPO - CLIPPO S 3/8"
70
60
CLIPPO - CLIPPO S 1/2"
70
60
CLIPPO - CLIPPO S 3/4"
70
60
CLIPPO - CLIPPO S 1"
70
60
CLIPPO - CLIPPO S 1 1/4"
70
60
CLIPPO - CLIPPO S 1 1/2"
70
60
CLIPPO 54
70
60
CLIPPO - CLIPPO S 2"
70
60
daN
102
