Misurazione della portata

Poiché l’apertura della cartuccia cambia in continuazione per garantire

una portata costante, anche il valore Kv della valvola di bilanciamento

dinamico cambierà per tutto il tempo. Non è quindi possibile calcolare

la portata attraverso la valvola, sulla base del valore Kv e della pres-

sione differenziale misurata attraverso le prese di pressione e della

formula usata per le valvole di bilanciamento statico.

Per determinare la portata nella valvola è sufficiente misurare la

pressione differenziale montando delle prese di pressione nelle sedi

corrispondenti e usando un manometro differenziale. Se questo valore

risulta compreso nell’intervallo di funzionamento per la pressione dif-

ferenziale, la portata sarà uguale al valore letto sui diagrammi delle

portate.

Valvola di bilanciamento R206A + prese di pressione P206Y001

+ manometro differenziale R225E

Sensore

Manometro differenziale

Componenti (applicazione, descrizione e selezione)

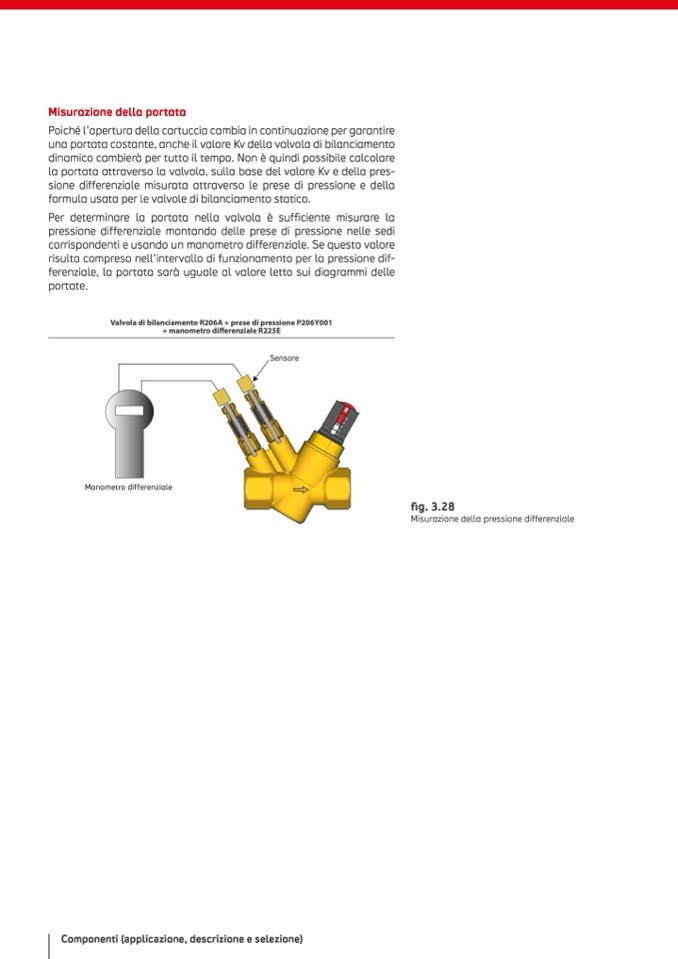

fig. 3.28

Misurazione della pressione differenziale
