T1

T2

R910

R436

R436

R436

R206A

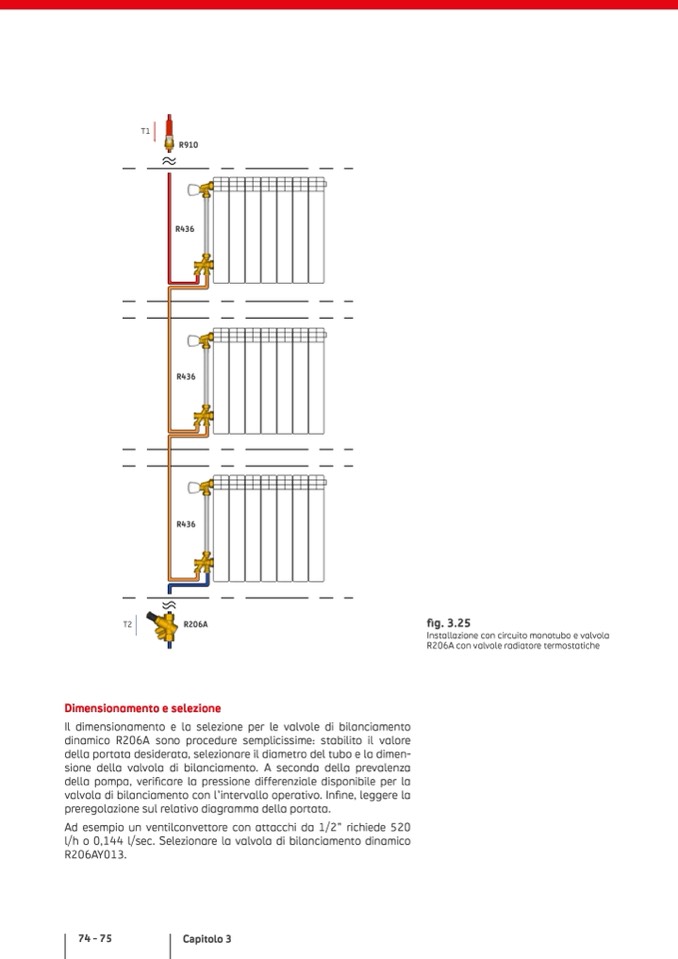

fig. 3.25

Installazione con circuito monotubo e valvola

R206A con valvole radiatore termostatiche

Dimensionamento e selezione

Il dimensionamento e la selezione per le valvole di bilanciamento

dinamico R206A sono procedure semplicissime: stabilito il valore

della portata desiderata, selezionare il diametro del tubo e la dimen-

sione della valvola di bilanciamento. A seconda della prevalenza

della pompa, verificare la pressione differenziale disponibile per la

valvola di bilanciamento con l’intervallo operativo. Infine, leggere la

preregolazione sul relativo diagramma della portata.

Ad esempio un ventilconvettore con attacchi da 1/2” richiede 520

l/h o 0,144 l/sec. Selezionare la valvola di bilanciamento dinamico

R206AY013.
