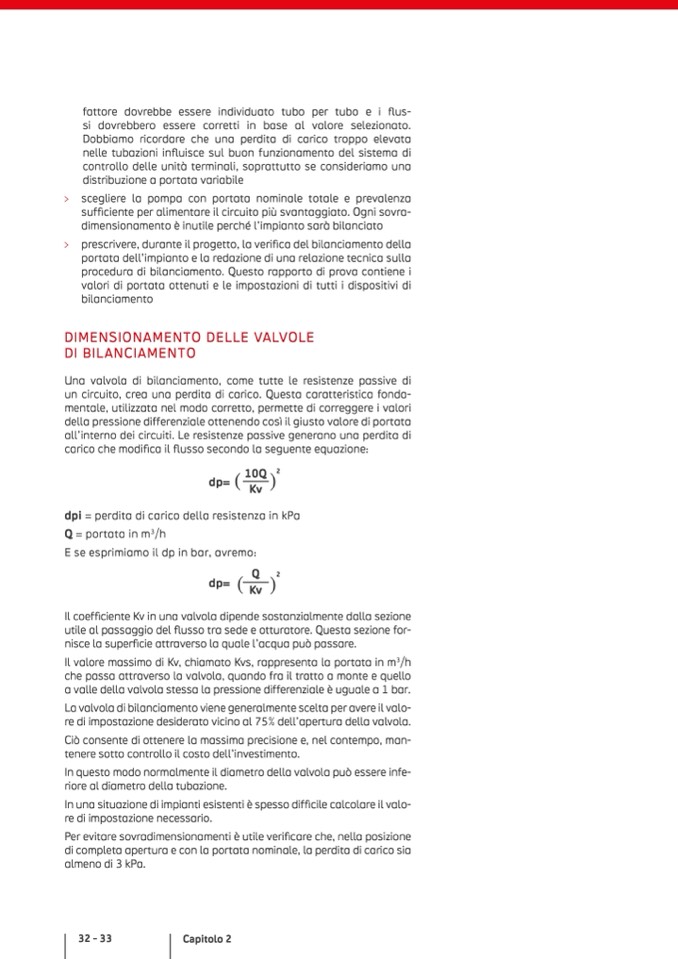

fattore dovrebbe essere individuato tubo per tubo e i flus-
si dovrebbero essere corretti in base al valore selezionato.
Dobbiamo ricordare che una perdita di carico troppo elevata
nelle tubazioni influisce sul buon funzionamento del sistema di
controllo delle unità terminali, soprattutto se consideriamo una
distribuzione a portata variabile
scegliere la pompa con portata nominale totale e prevalenza
sufficiente per alimentare il circuito pi
ù svantaggiato. Ogni sovra-
dimensionamento è inutile perché l’impianto sarà bilanciato
prescrivere, durante il progetto, la verifica del bilanciamento della
portata dell’impianto e la redazione di una relazione tecnica sulla
procedura di bilanciamento. Questo rapporto di prova contiene i
valori di portata ottenuti e le impostazioni di tutti i dispositivi di
bilanciamento
DIMENSIONAMENTO DELLE VALVOLE
DI BILANCIAMENTO
Una valvola di bilanciamento, come tutte le resistenze passive di
un circuito, crea una perdita di carico. Questa caratteristica fonda-
mentale, utilizzata nel modo corretto, permette di correggere i valori
della pressione differenziale ottenendo così il giusto valore di portata
all’interno dei circuiti. Le resistenze passive generano una perdita di
carico che modi
fica il flusso secondo la seguente equazione:
d p =
(
1 0 Q
2
(
Kv
dpi = perdita di carico della resistenza in kPa
Q = portata in m
3
/h
E se esprimiamo il dp in bar, avremo:
d p =
(
Q
2
(
Kv
Il coefficiente Kv in una valvola dipende sostanzialmente dalla sezione
utile al passaggio del flusso tra sede e otturatore. Questa sezione for-
nisce la superficie attraverso la quale l’acqua può passare.
Il valore massimo di Kv, chiamato Kvs, rappresenta la portata in m
3
/h
che passa attraverso la valvola, quando fra il tratto a monte e quello
a valle della valvola stessa la pressione differenziale è uguale a 1 bar.
La valvola di bilanciamento viene generalmente scelta per avere il valo-
re di impostazione desiderato vicino al 75% dell’apertura della valvola.
Ciò consente di ottenere la massima precisione e, nel contempo, man-
tenere sotto controllo il costo dell’investimento.
In questo modo normalmente il diametro della valvola può essere infe-
riore al diametro della tubazione.
In una situazione di impianti esistenti è spesso difficile calcolare il valo-
re di impostazione necessario.
Per evitare sovradimensionamenti è utile verificare che, nella posizione
di completa apertura e con la portata nominale, la perdita di carico sia
almeno di 3 kPa.
