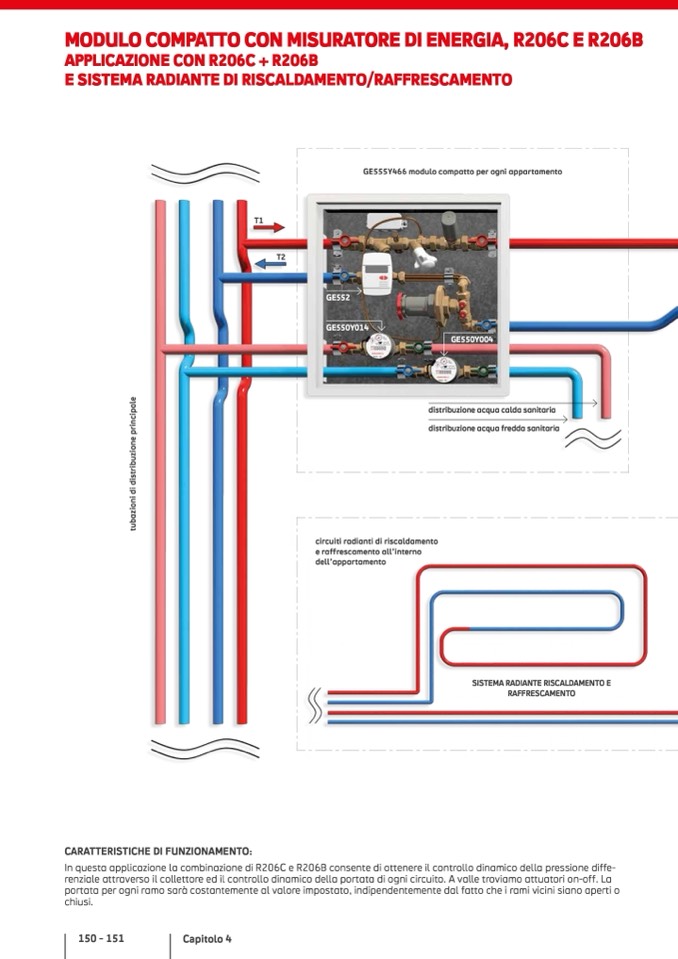

MODULO COMPATTO CON MISURATORE DI ENERGIA, R206C E R206B

APPLICAZIONE CON R206C + R206B

E SISTEMA RADIANTE DI RISCALDAMENTO/RAFFRESCAMENTO

T1

T2

GE555Y466 modulo compatto per ogni appartamento

GE552

GE550Y014

GE550Y004

distribuzione acqua calda sanitaria

distribuzione acqua fredda sanitaria

circuiti radianti di riscaldamento

e raffrescamento all’interno

dell’appartamento

In questa applicazione la combinazione di R206C e R206B consente di ottenere il controllo dinamico della pressione diffe-

renziale attraverso il collettore ed il controllo dinamico della portata di ogni circuito. A valle troviamo attuatori on-off. La

portata per ogni ramo sarà costantemente al valore impostato, indipendentemente dal fatto che i rami vicini siano aperti o

chiusi.

150 - 151

Capitolo 4

SISTEMA RADIANTE RISCALDAMENTO E

RAFFRESCAMENTO

CARATTERISTICHE DI FUNZIONAMENTO:

t

u

b

a

z

i

o

n

i

d

i

d

i

s

t

r

i

b

u

z

i

o

n

e

p

r

i

n

c

i

p

a

l

e
