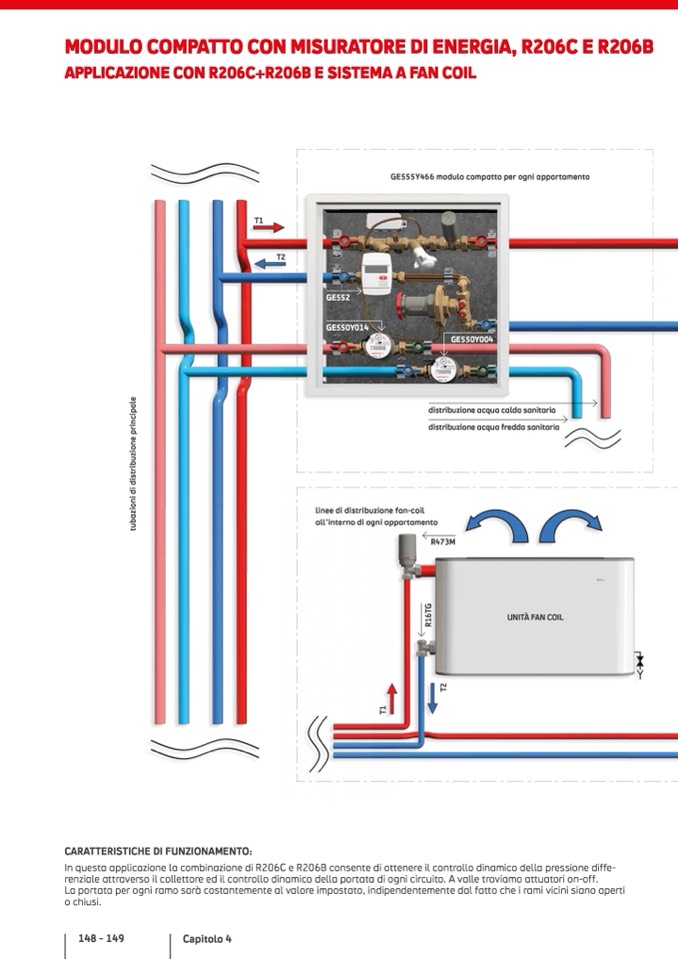

MODULO COMPATTO CON MISURATORE DI ENERGIA, R206C E R206B

APPLICAZIONE CON R206C+R206B E SISTEMA A FAN COIL

T1

T2

GE555Y466 modulo compatto per ogni appartamento

GE552

GE550Y014

GE550Y004

distribuzione acqua calda sanitaria

distribuzione acqua fredda sanitaria

linee di distribuzione fan-coil

all’interno di ogni appartamento

R473M

CARATTERISTICHE DI FUNZIONAMENTO:

In questa applicazione la combinazione di R206C e R206B consente di ottenere il controllo dinamico della pressione diffe-

renziale attraverso il collettore ed il controllo dinamico della portata di ogni circuito. A valle troviamo attuatori on-off.

La portata per ogni ramo sarà costantemente al valore impostato, indipendentemente dal fatto che i rami vicini siano aperti

o chiusi.

148 - 149

Capitolo 4

UNITÀ FAN COIL

T

1

T

2

R

1

6

T

G

t

u

b

a

z

i

o

n

i

d

i

d

i

s

t

r

i

b

u

z

i

o

n

e

p

r

i

n

c

i

p

a

l

e
