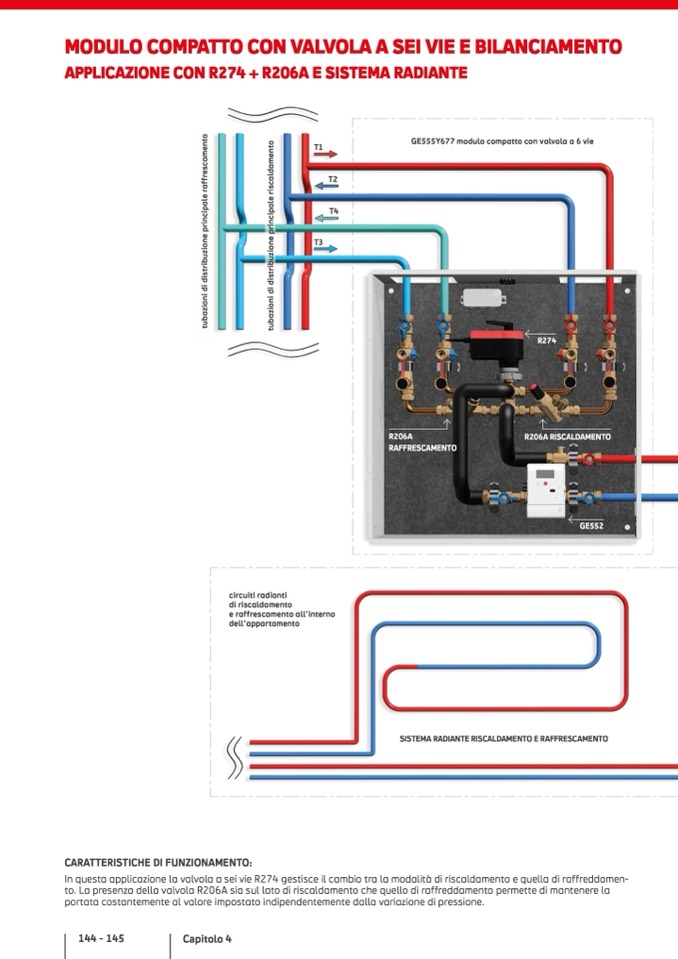

MODULO COMPATTO CON VALVOLA A SEI VIE E BILANCIAMENTO

APPLICAZIONE CON R274 + R206A E SISTEMA RADIANTE

T1

T2

T4

T3

GE555Y677 modulo compatto con valvola a 6 vie

R274

R206A

R206A RISCALDAMENTO

RAFFRESCAMENTO

GE552

circuiti radianti

di riscaldamento

e raffrescamento all’interno

dell’appartamento

SISTEMA RADIANTE RISCALDAMENTO E RAFFRESCAMENTO

CARATTERISTICHE DI FUNZIONAMENTO:

In questa applicazione la valvola a sei vie R274 gestisce il cambio tra la modalità di riscaldamento e quella di raffreddamen-

to. La presenza della valvola R206A sia sul lato di riscaldamento che quello di raffreddamento permette di mantenere la

portata costantemente al valore impostato indipendentemente dalla variazione di pressione.

144 - 145

Capitolo 4
