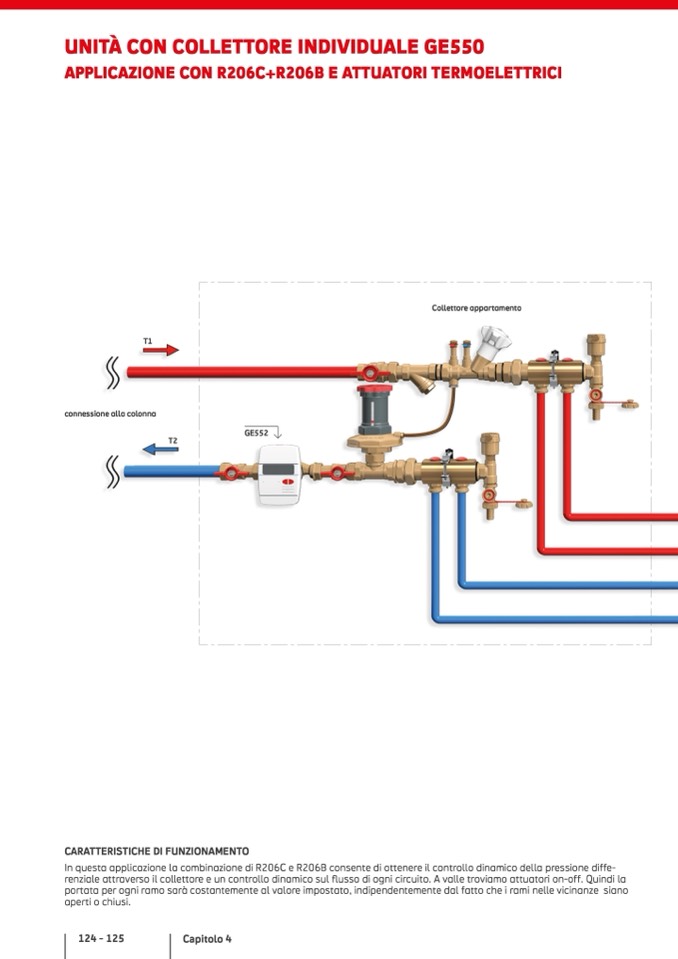

UNITÀ CON COLLETTORE INDIVIDUALE GE550

APPLICAZIONE CON R206C+R206B E ATTUATORI TERMOELETTRICI

T1

connessione alla colonna

T2

GE552

Collettore appartamento

CARATTERISTICHE DI FUNZIONAMENTO

In questa applicazione la combinazione di R206C e R206B consente di ottenere il controllo dinamico della pressione diffe-

renziale attraverso il collettore e un controllo dinamico sul flusso di ogni circuito. A valle troviamo attuatori on-off. Quindi la

portata per ogni ramo sarà costantemente al valore impostato, indipendentemente dal fatto che i rami nelle vicinanze siano

aperti o chiusi.

124 - 125

Capitolo 4
