SISTEMA DI RISCALDAMENTO A DISTRIBUZIONE ORIZZONTALE

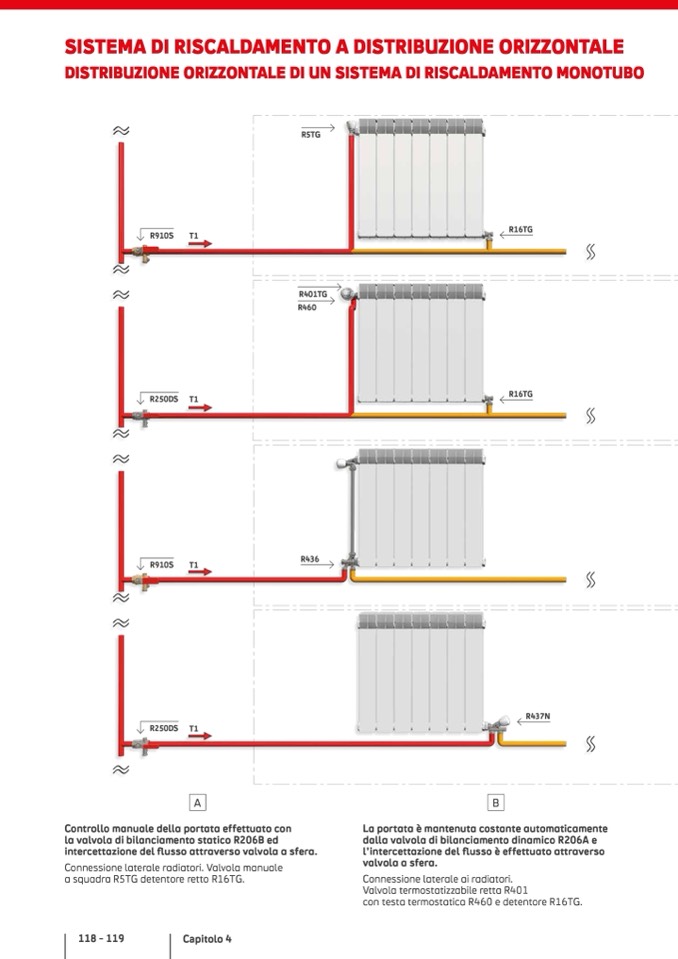

DISTRIBUZIONE ORIZZONTALE DI UN SISTEMA DI RISCALDAMENTO MONOTUBO
R910S
T1
R16TG
R5TG
R401TG
R460
R250DS T1
R16TG
R910S
T1
R436
R437N
R250DS T1
Controllo manuale della portata effettuato con
la valvola di bilanciamento statico R206B ed
intercettazione del flusso attraverso valvola a sfera.
Connessione laterale radiatori. Valvola manuale
a squadra R5TG detentore retto R16TG.
La portata è mantenuta costante automaticamente
dalla valvola di bilanciamento dinamico R206A e
l’intercettazione del flusso è effettuato attraverso
valvola a sfera.
Connessione laterale ai radiatori.
Valvola termostatizzabile retta R401
con testa termostatica R460 e detentore R16TG.
