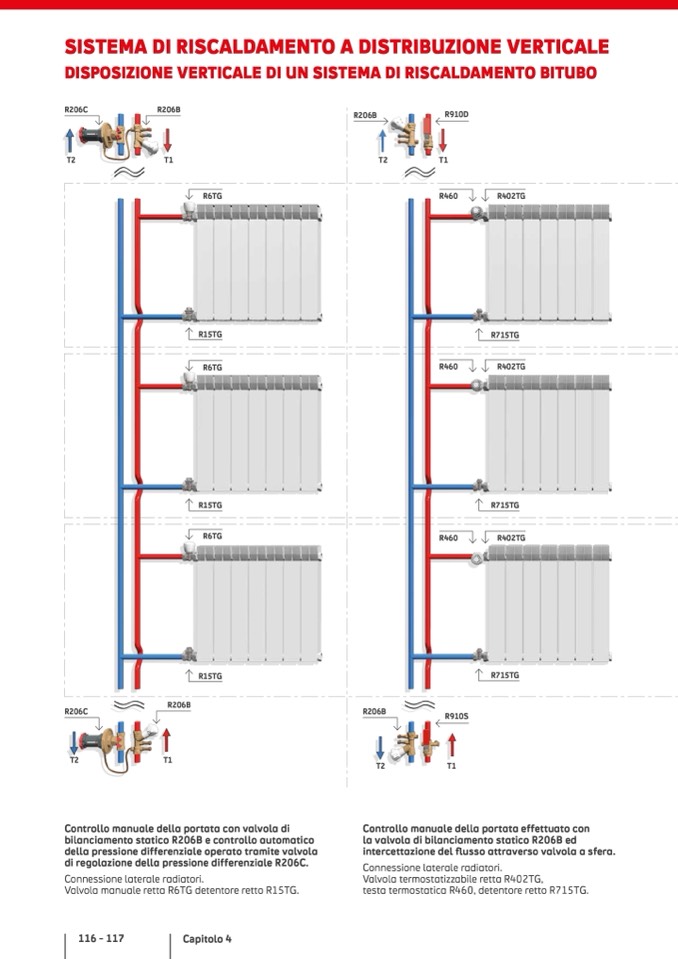

SISTEMA DI RISCALDAMENTO A DISTRIBUZIONE VERTICALE
DISPOSIZIONE VERTICALE DI UN SISTEMA DI RISCALDAMENTO BITUBO
R206C
R206B
R206B
R910D
T
2
T1
T
2
T1
R6TG
R15TG
R6TG
R15TG
R6TG
R15TG
R206C
R206B
R206B
R910S
T2
T1
T2
T1
Controllo manuale della portata effettuato con
la valvola di bilanciamento statico R206B ed
intercettazione del flusso attraverso valvola a sfera.
Connessione laterale radiatori.
Valvola termostatizzabile retta R402TG,
testa termostatica R460, detentore retto R715TG.
Controllo manuale della portata con valvola di
bilanciamento statico R206B e controllo automatico
della pressione differenziale operato tramite valvola
di regolazione della pressione differenziale R206C.
Connessione laterale radiatori.
Valvola manuale retta R6TG detentore retto R15TG.
116 - 117
Capitolo 4
R460
R402TG
R715TG
R460
R402TG
R715TG
R460
R402TG
R715TG
