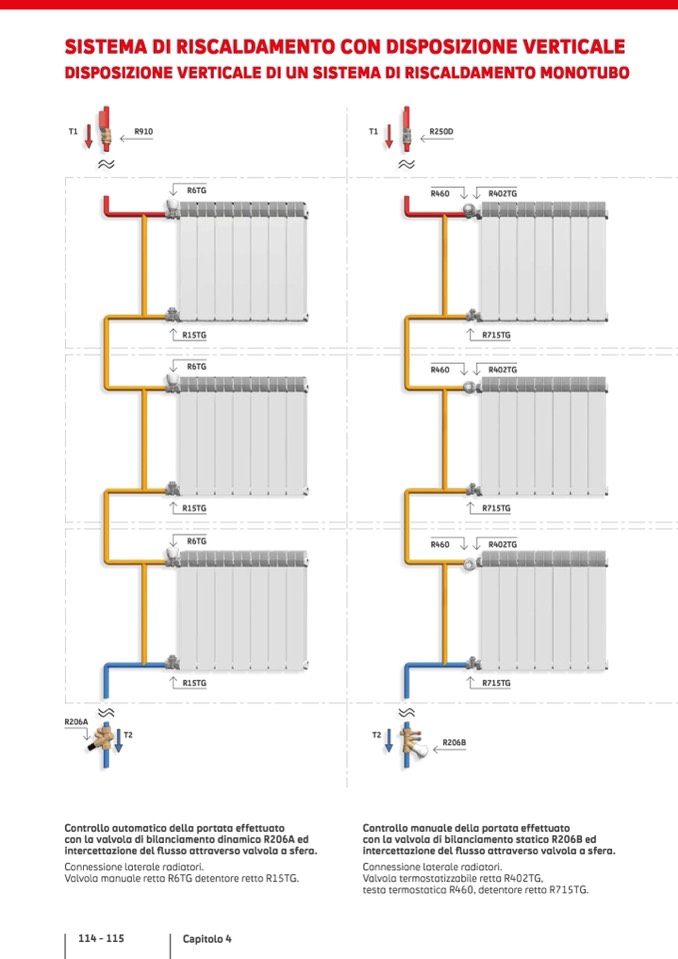

SISTEMA DI RISCALDAMENTO CON DISPOSIZIONE VERTICALE

DISPOSIZIONE VERTICALE DI UN SISTEMA DI RISCALDAMENTO MONOTUBO

T1

R910

T1

R250D

R6TG

R15TG

R6TG

R15TG

R6TG

R15TG

R206A

T2

T2

R206B

Controllo automatico della portata effettuato

con la valvola di bilanciamento dinamico R206A ed

intercettazione del flusso attraverso valvola a sfera.

Connessione laterale radiatori.

Valvola manuale retta R6TG detentore retto R15TG.

Controllo manuale della portata effettuato

con la valvola di bilanciamento statico R206B ed

intercettazione del flusso attraverso valvola a sfera.

Connessione laterale radiatori.

Valvola termostatizzabile retta R402TG,

testa termostatica R460, detentore retto R715TG.

114 - 115

Capitolo 4

R460

R402TG

R715TG

R460

R402TG

R715TG

R460

R402TG

R715TG
