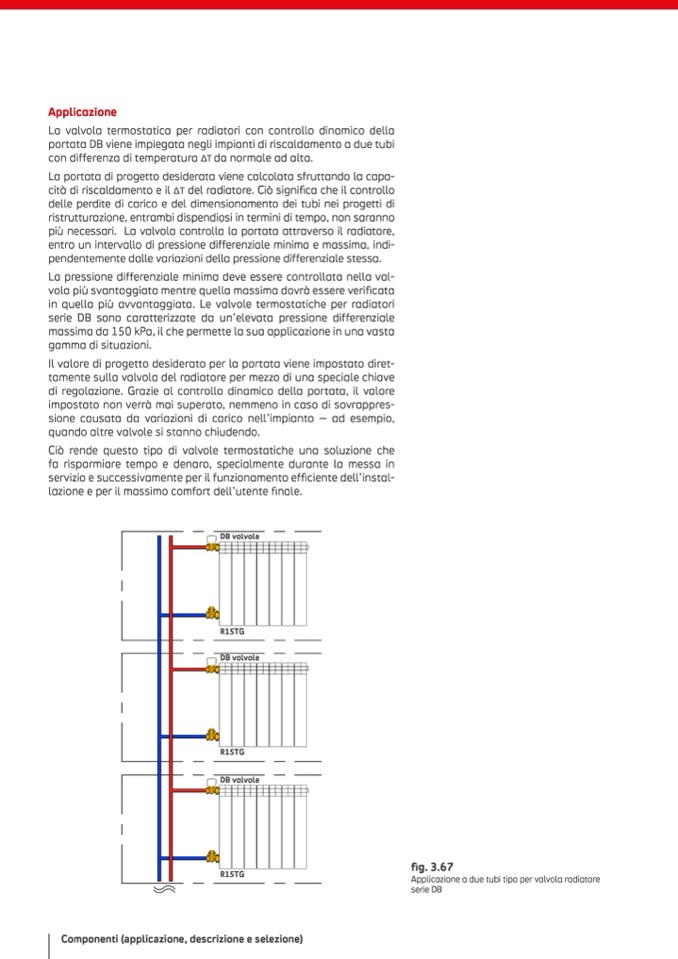

Applicazione
La valvola termostatica per radiatori con controllo dinamico della
portata DB viene impiegata negli impianti di riscaldamento a due tubi
con differenza di temperatura ΔT da normale ad alta.
La portata di progetto desiderata viene calcolata sfruttando la capa-
cità di riscaldamento e il ΔT del radiatore. Ciò significa che il controllo
delle perdite di carico e del dimensionamento dei tubi nei progetti di
ristrutturazione, entrambi dispendiosi in termini di tempo, non saranno
più necessari. La valvola controlla la portata attraverso il radiatore,
entro un intervallo di pressione differenziale minima e massima, indi-
pendentemente dalle variazioni della pressione differenziale stessa.
La pressione differenziale minima deve essere controllata nella val-
vola più svantaggiata mentre quella massima dovrà essere verificata
in quella più avvantaggiata. Le valvole termostatiche per radiatori
serie DB sono caratterizzate da un’elevata pressione differenziale
massima da 150 kPa, il che permette la sua applicazione in una vasta
gamma di situazioni.
Il valore di progetto desiderato per la portata viene impostato diret-
tamente sulla valvola del radiatore per mezzo di una speciale chiave
di regolazione. Grazie al controllo dinamico della portata, il valore
impostato non verrà mai superato, nemmeno in caso di sovrappres-
sione causata da variazioni di carico nell’impianto – ad esempio,
quando altre valvole si stanno chiudendo.
Ciò rende questo tipo di valvole termostatiche una soluzione che
fa risparmiare tempo e denaro, specialmente durante la messa in
servizio e successivamente per il funzionamento efficiente dell’instal-
lazione e per il massimo comfort dell’utente finale.
DB valvole
R15TG
DB valvole
R15TG
DB valvole
R15TG
fig. 3.67
Applicazione a due tubi tipo per valvola radiatore
serie DB
Componenti (applicazione, descrizione e selezione)
