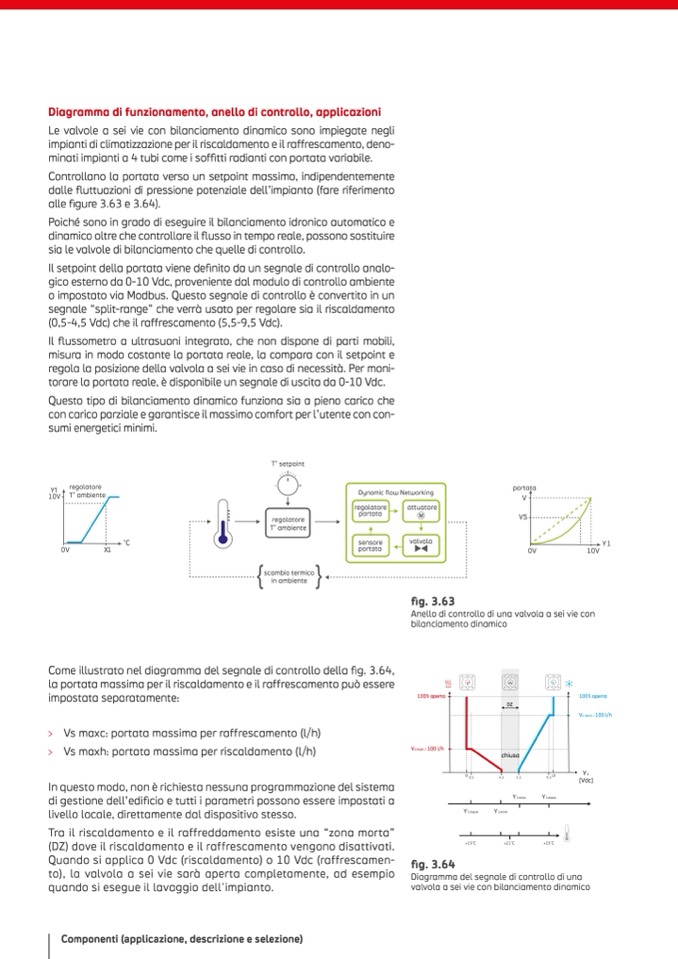

Diagramma di funzionamento, anello di controllo, applicazioni

Le valvole a sei vie con bilanciamento dinamico sono impiegate negli

impianti di climatizzazione per il riscaldamento e il raffrescamento, deno-

minati impianti a 4 tubi come i soffitti radianti con portata variabile.

Controllano la portata verso un setpoint massimo, indipendentemente

dalle fluttuazioni di pressione potenziale dell’impianto (fare riferimento

alle figure 3.63 e 3.64).

Poiché sono in grado di eseguire il bilanciamento idronico automatico e

dinamico oltre che controllare il flusso in tempo reale, possono sostituire

sia le valvole di bilanciamento che quelle di controllo.

Il setpoint della portata viene definito da un segnale di controllo analo-

gico esterno da 0-10 Vdc, proveniente dal modulo di controllo ambiente

o impostato via Modbus. Questo segnale di controllo è convertito in un

segnale “split-range” che verrà usato per regolare sia il riscaldamento

(0,5-4,5 Vdc) che il raffrescamento (5,5-9,5 Vdc).

Il flussometro a ultrasuoni integrato, che non dispone di parti mobili,

misura in modo costante la portata reale, la compara con il setpoint e

regola la posizione della valvola a sei vie in caso di necessità. Per moni-

torare la portata reale, è disponibile un segnale di uscita da 0-10 Vdc.

Questo tipo di bilanciamento dinamico funziona sia a pieno carico che

con carico parziale e garantisce il massimo comfort per l’utente con con-

sumi energetici minimi.

Y1

10V

regolatore

T° ambiente

0V

X1

T° setpoint

-

+

regolatore

T° ambiente

scambio termico

in ambiente

portata

V

VS

0V

10V

Anello di controllo di una valvola a sei vie con

bilanciamento dinamico

Dynamic flow Networking

°C

regolatore

portata

sensore

portata

attuatore

valvola

fig. 3.63

Y 1

Come illustrato nel diagramma del segnale di controllo della fig. 3.64,

la portata massima per il riscaldamento e il raffrescamento può essere

impostata separatamente:

Vs maxc: portata massima per raffrescamento (l/h)

Vs maxh: portata massima per riscaldamento (l/h)

In questo modo, non è richiesta nessuna programmazione del sistema

di gestione dell’edi

ficio e tutti i parametri possono essere impostati a

livello locale, direttamente dal dispositivo stesso.

Tra il riscaldamento e il raffreddamento esiste una “zona morta”

(DZ) dove il riscaldamento e il raffrescamento vengono disattivati.

Quando si applica 0 Vdc (riscaldamento) o 10 Vdc (raffrescamen-

to), la valvola a sei vie sarà aperta completamente, ad esempio

quando si esegue il lavaggio dell’impianto.

100% aperta

V

s maxh

: 100 l/h

fig. 3.64

100% aperta

V

s maxh

: 100 l/h

0

1

0

Y

1

DZ

c hiusa

0.5

Y

1maxh

+19°C

4.5

Y

1minh

5.5

Y

1minc

9.5

Y

1maxc

+23°C

[Vdc]

Componenti (applicazione, descrizione e selezione)

Diagramma del segnale di controllo di una

valvola a sei vie con bilanciamento dinamico
