Tuttavia, tra tutte le diverse condizioni di lavoro, la possibilità di pro-

teggere la valvola e l’impianto dalle sovrappressioni rappresenta

una caratteristica molto importante.

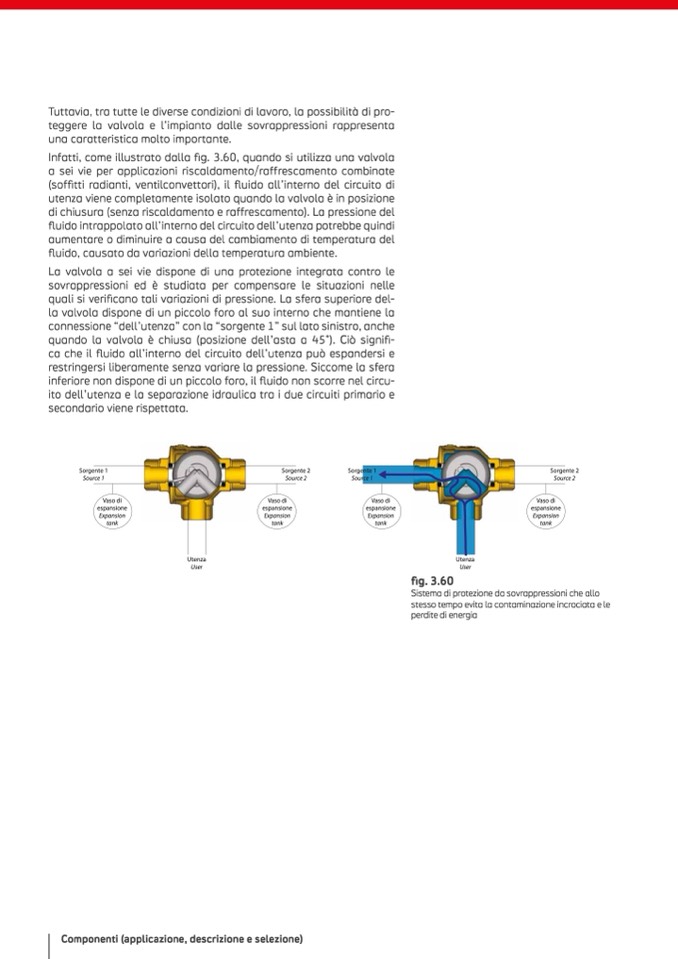

Infatti, come illustrato dalla fig. 3.60, quando si utilizza una valvola

a sei vie per applicazioni riscaldamento/raffrescamento combinate

(soffitti radianti, ventilconvettori), il fluido all’interno del circuito di

utenza viene completamente isolato quando la valvola è in posizione

di chiusura (senza riscaldamento e raffrescamento). La pressione del

fluido intrappolato all’interno del circuito dell’utenza potrebbe quindi

aumentare o diminuire a causa del cambiamento di temperatura del

fluido, causato da variazioni della temperatura ambiente.

La valvola a sei vie dispone di una protezione integrata contro le

sovrappressioni ed è studiata per compensare le situazioni nelle

quali si verificano tali variazioni di pressione. La sfera superiore del-

la valvola dispone di un piccolo foro al suo interno che mantiene la

connessione “dell’utenza” con la “sorgente 1” sul lato sinistro, anche

quando la valvola è chiusa (posizione dell’asta a 45°). Ciò signifi-

ca che il fluido all’interno del circuito dell’utenza può espandersi e

restringersi liberamente senza variare la pressione. Siccome la sfera

inferiore non dispone di un piccolo foro, il fluido non scorre nel circu-

ito dell’utenza e la separazione idraulica tra i due circuiti primario e

secondario viene rispettata.

Sorgente 1

Source 1

Vaso di

espansione

Expansion

tank

Sorgente 2

Source 2

Vaso di

espansione

Expansion

tank

Sorgente 1

Source 1

Vaso di

espansione

Expansion

tank

Sorgente 2

Source 2

Vaso di

espansione

Expansion

tank

Componenti (applicazione, descrizione e selezione)

Utenza

User

Utenza

User

fig. 3.60

Sistema di protezione da sovrappressioni che allo

stesso tempo evita la contaminazione incrociata e le

perdite di energia
