Secondo le figure 3.54 e 3.55, gli esempi sottostanti spiegano la
procedura di selezione delle ranelle: un’unit
à terminale è usata per
il riscaldamento/raffrescamento di un ufficio e richiede 500 l/h per il
raffrescamento e 200 l/h per il riscaldamento.
Grazie alle sue dimensioni compatte, viene scelta la valvola a sei vie
R274Y033 con attacchi da 1/2”.
Per il raffrescamento, una portata da 500 l/h attraverso il termina-
le creerà una perdita di carico pari a 0,1 bar. A causa dell’autorit
à,
come spiegato al capitolo 1 e 2, le ranelle calibrate devono essere
selezionate in modo tale da avere la stessa perdita di carico nella
valvola a sei vie. Infine, l’intersezione delle linee blu nella fig. 3.56
indica il valore Kv da 1,6 e dunque la ranella più appropriata sarà la
P21SY006.
Per il riscaldamento, la portata da 200 l/h attraverso il terminale
creerà una perdita di carico di 0,025 bar e ancora, la perdita di carico
nella valvola a sei vie dovrebbe essere la stessa. Infine, l’intersezione
delle linee rosse nella fig. 3.56 indica il valore Kv da 1,3 e dunque la
scelta della ranella cadrà sul modello P21SY005.
Kv
1,00
0,10
0,01
0,25
0,4
0,65
1 1,3 1,6 1,9
0,01
0,1
codice
valvola + P21SY001
valvola + P21SY002
valvola + P21SY003
valvola + P21SY004
valvola + P21SY005
valvola + P21SY006
valvola senza P21S
1,0
Q [m
3
/h]
10,0
Kv totale (mandata e ritorno valvola + ranella)
0,25
0,40
0,65
1,00
1,30
1,60
1,90

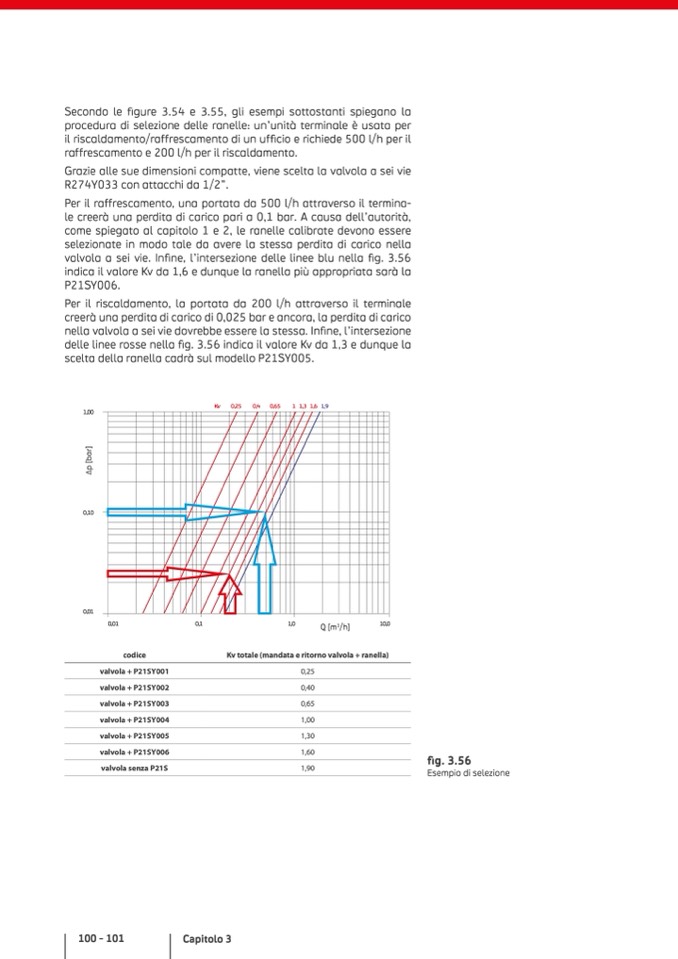

fig. 3.56
Esempio di selezione
