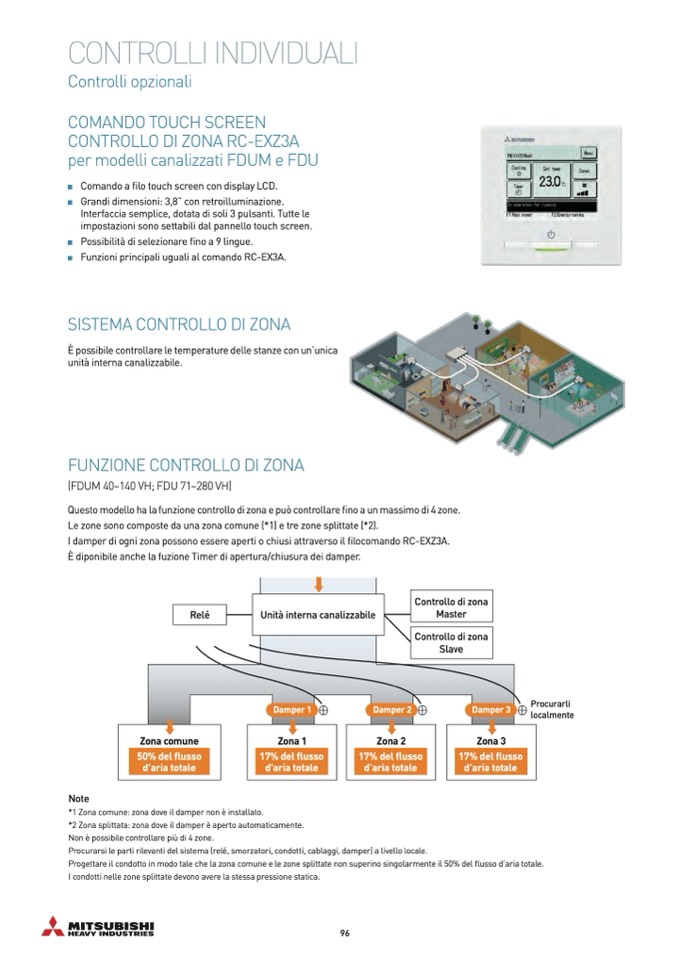

CONTROLLI INDIVIDUALI

Controlli opzionali

COMANDO TOUCH SCREEN

CONTROLLO DI ZONA RC-EXZ3A

per modelli canalizzati FDUM e FDU

Comando a filo touch screen con display LCD.

Grandi dimensioni: 3,8” con retroilluminazione.

Interfaccia semplice, dotata di soli 3 pulsanti. Tutte le

impostazioni sono settabili dal pannello touch screen.

Possibilità di selezionare fino a 9 lingue.

Funzioni principali uguali al comando RC-EX3A.

SISTEMA CONTROLLO DI ZONA

È possibile controllare le temperature delle stanze con un’unica

unità interna canalizzabile.

FUNZIONE CONTROLLO DI ZONA

(FDUM 40~140 VH; FDU 71~280 VH)

Questo modello ha la funzione controllo di zona e può controllare fino a un massimo di 4 zone.

Le zone sono composte da una zona comune (*1) e tre zone splittate (*2).

I damper di ogni zona possono essere aperti o chiusi attraverso il filocomando RC-EXZ3A.

È diponibile anche la fuzione Timer di apertura/chiusura dei damper.

Controllo di zona

Master

Controllo di zona

Slave

Relé

Unità interna canalizzabile

Damper 1

Damper 2

Damper 3

Zona comune

50% del flusso

d’aria totale

Zona 1

17% del flusso

d’aria totale

Zona 2

17% del flusso

d’aria totale

Zona 3

17% del flusso

d’aria totale

Note

*1 Zona comune: zona dove il damper non è installato.

*2 Zona splittata: zona dove il damper è aperto automaticamente.

Non è possibile controllare più di 4 zone.

Procurarsi le parti rilevanti del sistema (rel

é, smorzatori, condotti, cablaggi, damper) a livello locale.

Progettare il condotto in modo tale che la zona comune e le zone splittate non superino singolarmente il 50% del flusso d’aria totale.

I condotti nelle zone splittate devono avere la stessa pressione statica.

96

Procurarli

localmente
