184 / SOLUZIONI ARMACELL

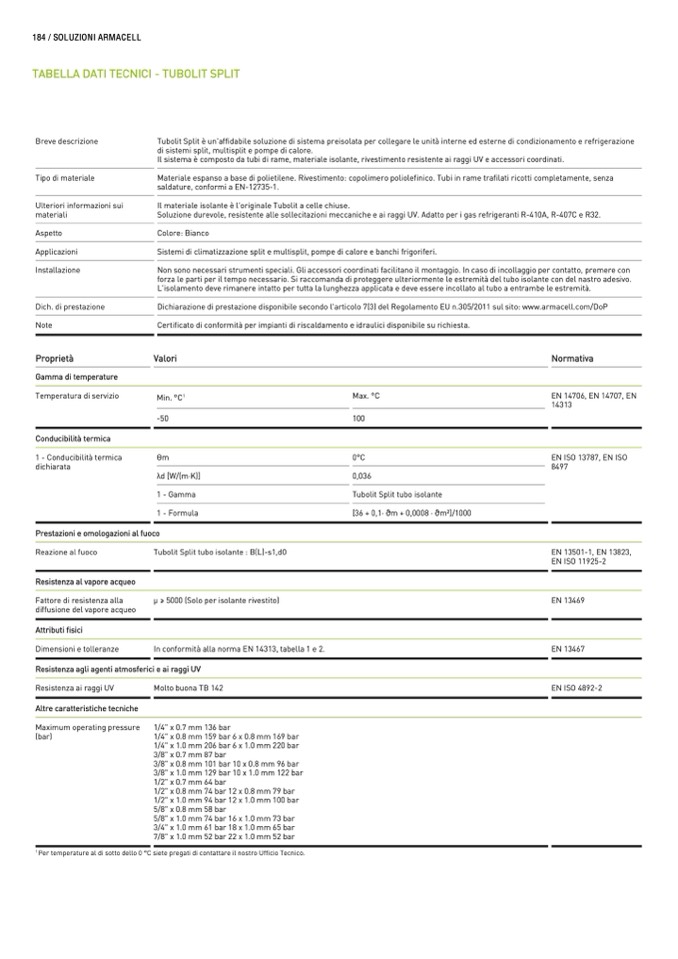

TABELLA DATI TECNICI - TUBOLIT SPLIT
Breve descrizione
Tipo di materiale
Ulteriori informazioni sui
materiali
Aspetto
Applicazioni
Installazione
Dich. di prestazione
Note
Proprietà
Gamma di temperature
Temperatura di servizio
Conducibilità termica
1 - Conducibilità termica
dichiarata
Tubolit Split è un'affidabile soluzione di sistema preisolata per collegare le unità interne ed esterne di condizionamento e refrigerazione
di sistemi split, multisplit e pompe di calore.
Il sistema è composto da tubi di rame, materiale isolante, rivestimento resistente ai raggi UV e accessori coordinati.
Materiale espanso a base di polietilene. Rivestimento: copolimero poliolefinico. Tubi in rame trafilati ricotti completamente, senza
saldature, conformi a EN-12735-1.
Il materiale isolante è l'originale Tubolit a celle chiuse.
Soluzione durevole, resistente alle sollecitazioni meccaniche e ai raggi UV. Adatto per i gas refrigeranti R-410A, R-407C e R32.
Colore: Bianco
Sistemi di climatizzazione split e multisplit, pompe di calore e banchi frigoriferi.
Non sono necessari strumenti speciali. Gli accessori coordinati facilitano il montaggio. In caso di incollaggio per contatto, premere con
forza le parti per il tempo necessario. Si raccomanda di proteggere ulteriormente le estremità del tubo isolante con del nastro adesivo.
L'isolamento deve rimanere intatto per tutta la lunghezza applicata e deve essere incollato al tubo a entrambe le estremità.
Dichiarazione di prestazione disponibile secondo l'articolo 7(3) del Regolamento EU n.305/2011 sul sito: www.armacell.com/DoP
Certificato di conformità per impianti di riscaldamento e idraulici disponibile su richiesta.
Valori
Min. °C
1
-50
��
�� ���������
1 - Gamma
1 - Formula
Max. °C
100
0°C
0,036
Tubolit Split tubo isolante
[36 + 0,1· �m + 0,0008 · �m2]/1000
Normativa
EN 14706, EN 14707, EN
14313
EN ISO 13787, EN ISO
8497
EN 13501-1, EN 13823,
EN ISO 11925-2
EN 13469
EN 13467
EN ISO 4892-2
Prestazioni e omologazioni al fuoco
Reazione al fuoco
Resistenza al vapore acqueo
Fattore di resistenza alla
diffusione del vapore acqueo
Tubolit Split tubo isolante : B(L)-s1,d0
� � ���� ����� ��� �������� ����������
Attributi fisici
Dimensioni e tolleranze
Resistenza agli agenti atmosferici e ai raggi UV
Resistenza ai raggi UV
Altre caratteristiche tecniche
Maximum operating pressure
(bar)
In conformità alla norma EN 14313, tabella 1 e 2.
Molto buona TB 142
1/4" x 0.7 mm 136 bar
1/4" x 0.8 mm 159 bar 6 x 0.8 mm 169 bar
1/4" x 1.0 mm 206 bar 6 x 1.0 mm 220 bar
3/8" x 0.7 mm 87 bar
3/8" x 0.8 mm 101 bar 10 x 0.8 mm 96 bar
3/8" x 1.0 mm 129 bar 10 x 1.0 mm 122 bar
1/2" x 0.7 mm 64 bar
1/2" x 0.8 mm 74 bar 12 x 0.8 mm 79 bar
1/2" x 1.0 mm 94 bar 12 x 1.0 mm 100 bar
5/8" x 0.8 mm 58 bar
5/8" x 1.0 mm 74 bar 16 x 1.0 mm 73 bar
3/4" x 1.0 mm 61 bar 18 x 1.0 mm 65 bar
7/8" x 1.0 mm 52 bar 22 x 1.0 mm 52 bar
1
Per temperature al di sotto dello 0 °C siete pregati di contattare il nostro Ufficio Tecnico.
