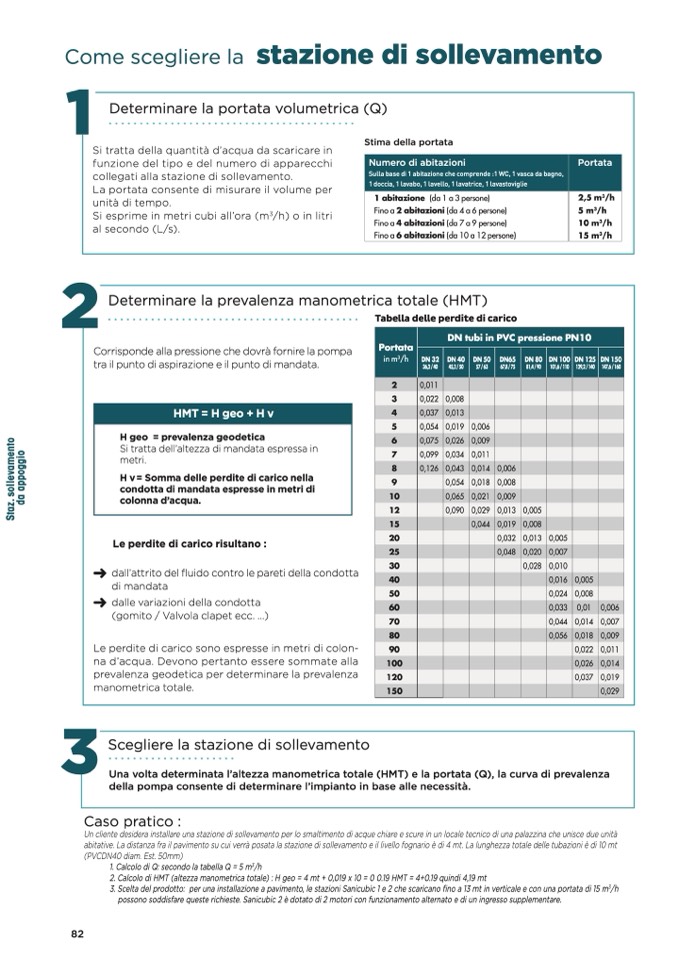

Come scegliere la
stazione di sollevamento
82
Caso pratico :
Un cliente desidera installare una stazione di sollevamento per lo smaltimento di acque chiare e scure in un locale tecnico di una palazzina che unisce due unità
abitative. La distanza fra il pavimento su cui verrà posata la stazione di sollevamento e il livello fognario è di 4 mt. La lunghezza totale delle tubazioni è di 10 mt
(PVCDN40 diam. Est. 50mm)
1. Calcolo di Q: secondo la tabella Q = 5 m
3
/h
2. Calcolo di HMT (altezza manometrica totale) : H geo = 4 mt + 0,019 x 10 = 0 0.19 HMT = 4+0.19 quindi 4,19 mt
3. Scelta del prodotto: per una installazione a pavimento, le stazioni Sanicubic 1 e 2 che scaricano
fino a 13 mt in verticale e con una portata di 15 m
3
/h
possono soddisfare queste richieste. Sanicubic 2 è dotato di 2 motori con funzionamento alternato e di un ingresso supplementare.
1
Determinare la portata volumetrica (Q)
Si tratta della quantità d’acqua da scaricare in
funzione del tipo e del numero di apparecchi
collegati alla stazione di sollevamento.
La portata consente di misurare il volume per
unità di tempo.
Si esprime in metri cubi all’ora (m
3
/h) o in litri
al secondo (L/s).
Stima della portata
1abitazione (da1a3persone)
Fino a 2 abitazioni (da 4 a 6 persone)
Fino a 4 abitazioni (da 7 a 9 persone)
Fino a 6 abitazioni (da 10 a 12 persone)
2,5m
3
/h
5 m
3
/h
10 m
3
/h
15 m
3
/h
Numero di abitazioni
Sulla base di 1 abitazione che comprende :1 WC, 1 vasca da bagno,
1 doccia, 1 lavabo, 1 lavello, 1 lavatrice, 1 lavastoviglie
Portata
2
Determinare la prevalenza manometrica totale (HMT)
Tabella delle perdite di carico
Portata
in m
3
/h
DN tubi in PVC pressione PN10
DN 32
36,2/40
DN 40
45,2/50
DN 50
57/63
DN65
67,8/75
DN 80
81,4/90
DN 100
101,6/110
DN 125
129,2/140
DN 150
147,6/160
2
0,011
3
0,022
0,008
4
0,037
0,013
5
0,054
0,019
0,006
6
0,075
0,026
0,009
7
0,099
0,034
0,011
8
0,126
0,043
0,014
0,006
9
0,054
0,018
0,008
10
0,065
0,021
0,009
12
0,090
0,029
0,013
0,005
15
0,044
0,019
0,008
20
0,032
0,013
0,005
25
0,048
0,020
0,007
30
0,028
0,010
40
0,016
0,005
50
0,024
0,008
60
0,033
0,01
0,006
70
0,044
0,014
0,007
80
0,056
0,018
0,009
90
0,022
0,011
100
0,026
0,014
120
0,037
0,019
150
0,029
Corrisponde alla pressione che dovrà fornire la pompa
tra il punto di aspirazione e il punto di mandata.
HMT=Hgeo+Hv
H geo = prevalenza geodetica
Si tratta dell’altezza di mandata espressa in
metri.
H v = Somma delle perdite di carico nella
condotta di mandata espresse in metri di
colonna d’acqua.
Le perdite di carico risultano :
dall’attrito del fluido contro le pareti della condotta
di mandata
dalle variazioni della condotta
(gomito / Valvola clapet ecc. ...)
Le perdite di carico sono espresse in metri di colon-
na d’acqua. Devono pertanto essere sommate alla
prevalenza geodetica per determinare la prevalenza
manometrica totale.
S
t
a
z
.
s
o
l
l
e
v
a
m
e
n
t
o
d
a
a
p
p
o
g
g
i
o
3
Scegliere la stazione di sollevamento
Una volta determinata l’altezza manometrica totale (HMT) e la portata (Q), la curva di prevalenza
della pompa consente di determinare l’impianto in base alle necessit
à.
